1 6
VEGAPULS 51 K ... 54 K
4
–
+
4
…
20 mA
2
2
2

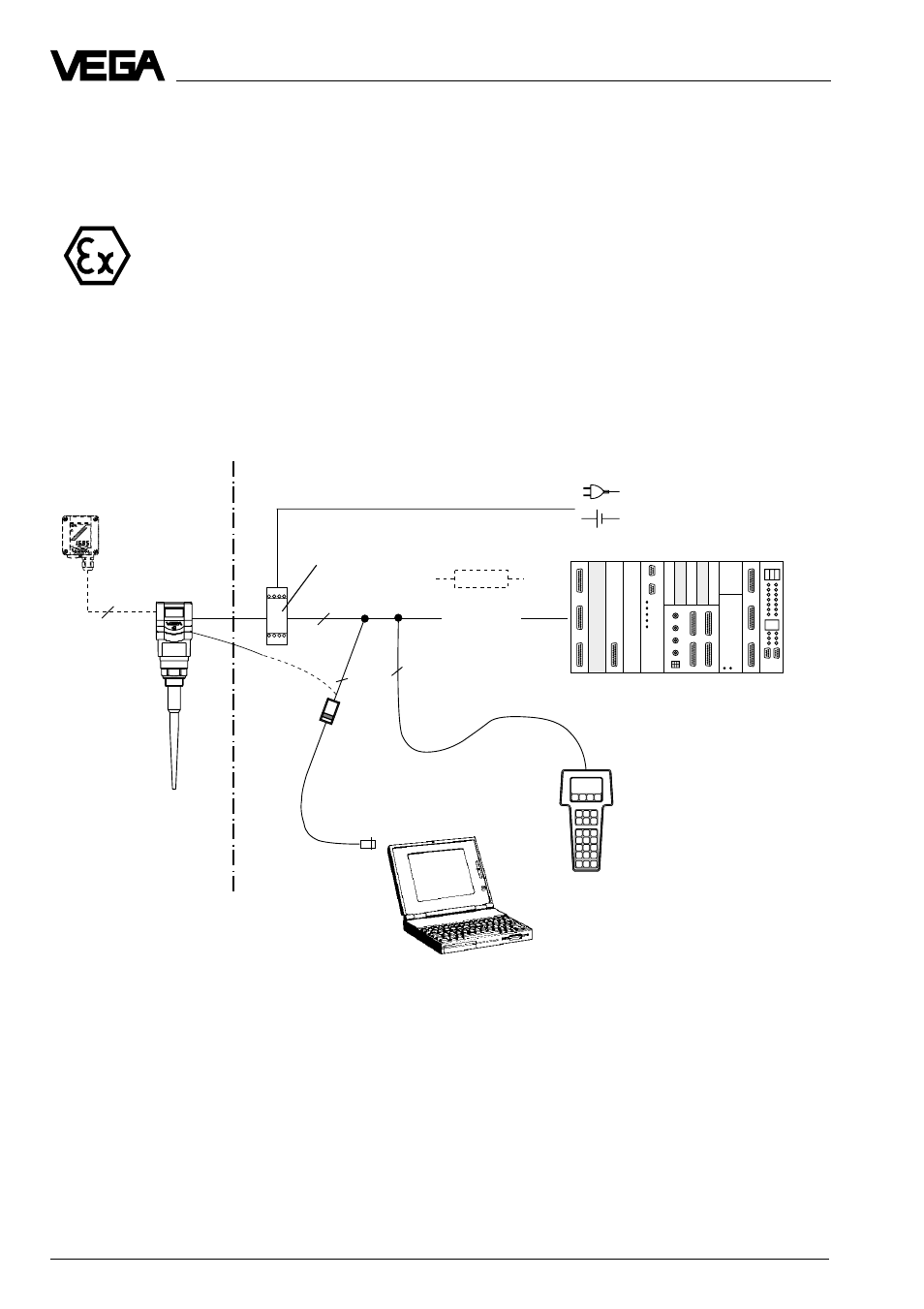

Измерительная система с VEGAPULS 51 K…54 K, подключенным через раз-
делитель питания (Smart - Transmitter) к пассивному DCS
•
Двухпроводная техника (loop powered), искрозащищенное ia-питание
по сигнальному проводу от разделителя питания для работы датчика
в Ех-зоне
•
Выходной сигнал датчика 4…20 мА пассивный
Выходной сигнал разделителя питания 4…20 мА активный
•
Вариант внешнего индикаторного устройства с аналоговым и цифро-
вым индикатором (монтируемый на расстоянии до 25 м от датчика)
•
Обслуживание с ПЭВМ, карманной HART®- ЭВМ или с обслуживающе-
го модуля MINICOM (вставляется в датчик или во внешнее индикатор-
ное устройство VEGADIS 10/50)
•
Максимальное сопротивление сигнального провода 15 Ом на жилу
Типы и варианты
активный
VEGA-
CONNECT 2
Разделитель питания
(см. 3.2 “Сертификация“)
VEGADIS 10/50
DCS
Ex-область
Не Ex-область
