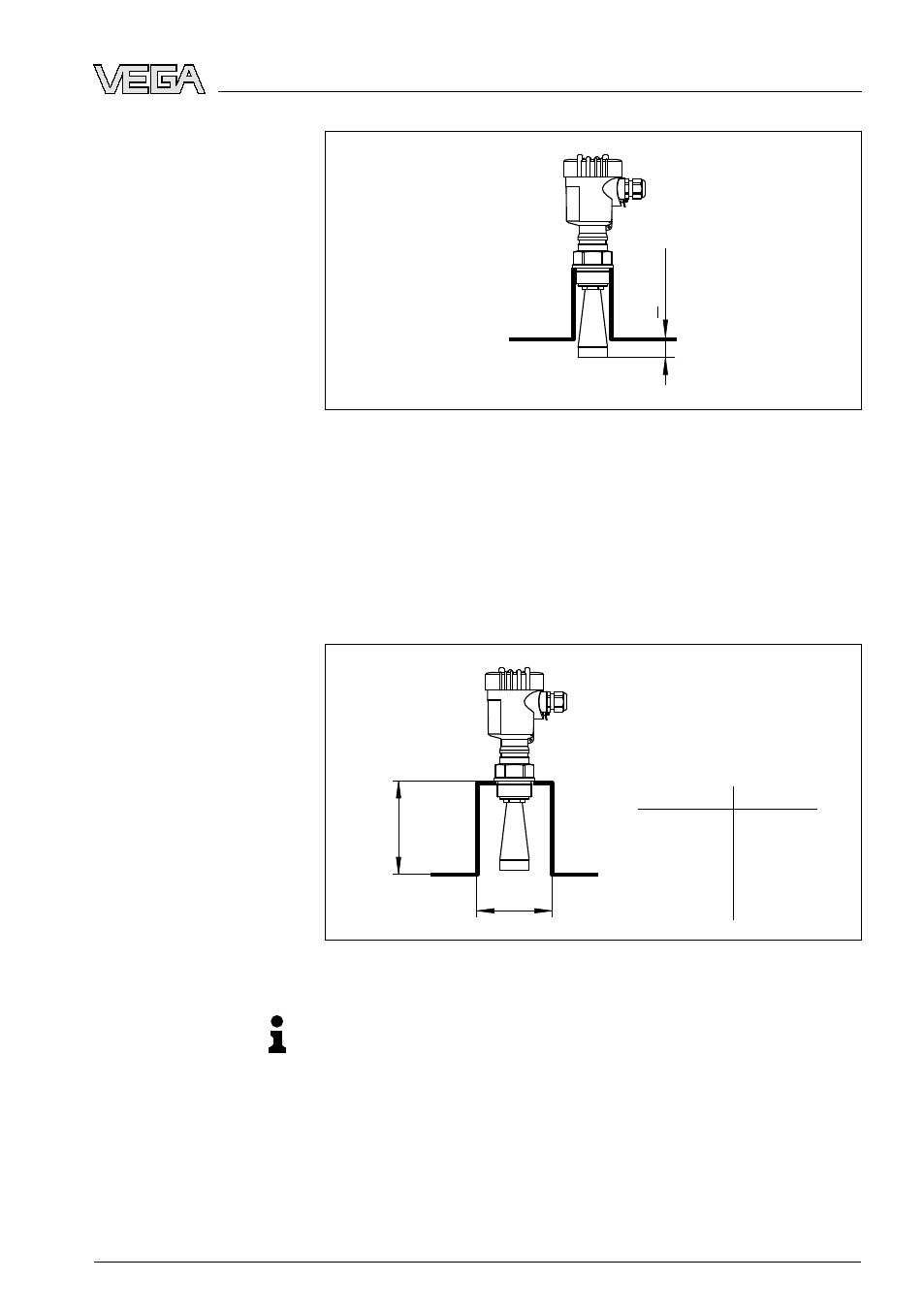

Рис. 10: Рекомендуемая высота монтажного патрубка
На продуктах с хорошими отражательными свойствами
VEGAPULS
62 можно монтировать также на патрубках, высота
которых больше длины антенны (ориентировочные размеры
патрубков см. на рисунке ниже). В этом случае конец патрубка
должен быть гладким, без заусенцев и, по возможности,
закругленным. При этом необходимо создать память ложных эхо-
сигналов.
d
h
max.
d
1½"
50 mm/2"
80 mm/3"
100 mm/4"
150 mm/6"
200 mm
250 mm
300 mm
500 mm
800 mm
h
max.
Рис. 11: Ориентировочные размеры патрубков
Рекомендация:
Для того, чтобы антенна выступала из патрубка на 10 мм,
VEGAPULS
62 может быть по заказу изготовлен на заводе с
удлинением антенны.
Для достижения оптимальных результатов измерения на жид-
костях датчик необходимо устанавливать вертикально по от-
ношению к поверхности продукта.
Ориентация датчика
VEGAPULS
62 • 4 … 20
mA/HART - четырехпроводный
