VEGATOR
Запуск в работу
Вертикально установленные измери-
тельные зонды и преобразователи
давления
Заполните резервуар до желаемой max.
высоты заполнения.
Убедитесь, что время интегрирования от-
ключено. Переключатели 2 – 6 в Dil – бло-
ке переключателей (14) и переключатель
(13) должны находиться в положении off.
Выберите в Dil – блоке переключателей
(14) режим (А – защита от перелива,
В - защита от низкого уровня).
Установите min. – потенциометр (6) на 0 и
max. – потенциометр (3) на 10.
Если выбран режим А, то релейная кон-
трольная лампочка (7) должна гореть. Ес-
ли контрольная лампочка не горит, повер-
ните min. – потенциометр (6) на 10, для
того чтобы активизировать релейную кон-
трольную лампочку. Верните min.-
– потенциометр опять на 0.
Если выбран режим В, то релейная кон-
трольная лампочка (7) не должна гореть.
Если контрольная лампочка горит, повер-
ните min. – потенциометр (6) на 10, для
того чтобы выключить релейную конт-
рольную лампочку. Верните min. – потен-
циометр опять на 0.
Очень медленно поворачивайте max. – по-
тенциометр (3) против часовой стрелки,
пока не загорится или не потухнет релей-
ная контрольная лампочка.
Понизьте уровень заполняемого материа-
ла до желаемого min. – уровня.
Очень медленно поворачивайте min. – по-
тенциометр (6) по часовой стрелке, пока
не загорится или не потухнет релейная
контрольная лампочка.
По потребности выберите на Dil – блоке
переключателей (14) следующие положе-
ния:
- задержка выключения или включения
- время интегрирования (0,2…20 сек).
VEGATOR готов к работе.
VEGATOR 522
Регулировка в одной точке
с контролем безопасности
При регулировке точки переключения учи-
тывайте также “4.1 Элементы индикации
и регулировки” (цифры в скобках относят-
ся к рисунку).

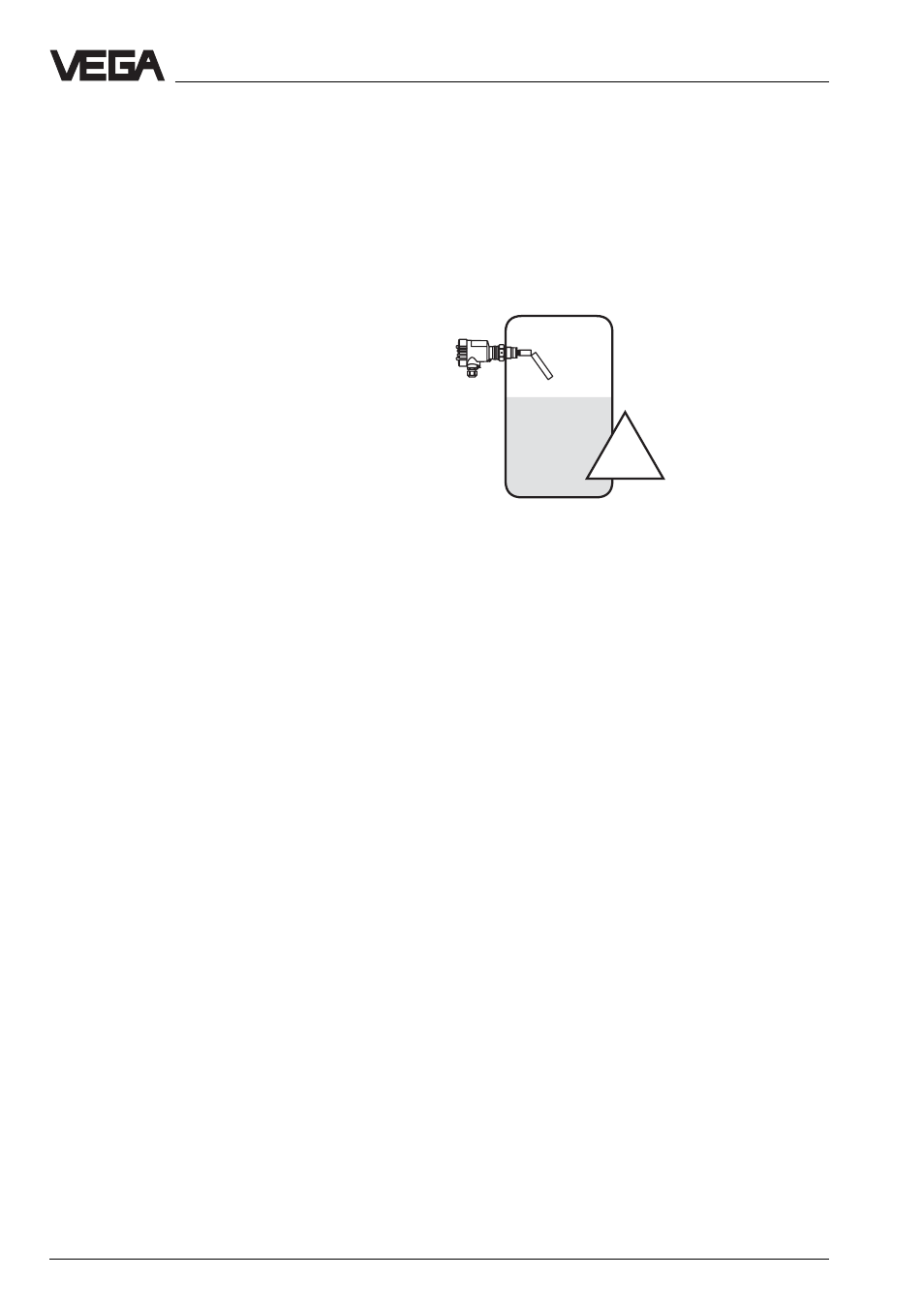

Возможна только при горизонтально
установленных измерительных зондах
и нейтральных к налипанию измери-
тельных зондах
Убедитесь, что время интегрирования от-
ключено. Переключатели 2 – 6 в Dil – бло-
ке переключателей (14) должны нахо-
диться в положении off.
Понизьте уровень заполнения, пока изме-
рительный зонд не будетсвободным от
заполняемого материала . Уровень
заполнения должен быть по меньшей мере на
100 мм ниже измерительного зонда.
Установите переключатель регулировки
сообщений о неполадках (13) на “on”. Уста-
новите оба потенциометра (3 и 6) на 0.
Красная лампочка сообщения о неполад-
ках (8) гаснет.
Поверните max. – потенциометр (3) на 10.
Красная лампочка сообщения о неполад-
ках (8) горит. Очень медленно поворачи-
вайте max. – потенциометр против часо-
вой стрелки, пока не потухнет релейная
контрольная лампочка (7). Поверните max.
– потенциометр (3) еще немного против
часовой стрелки.
Очень медленно поворачивайте min. – по-
тенциометр (6) по часовой стрелке, пока
не загорится или не потухнет релейная
контрольная лампочка (7). Запомните это
значение.
!
