VEGASWING 71A и 75A
1 1
+
–
1
2
3
4
+
–
1
2
3
4
–
+
1
2
3
4
–
+
1
2
3
4
+
+
–
+
1
2
3
4
–
+
1
2
3
4
Электрическое подключение
3.2 План подключения
Свободный от потенциала
транзисторный выход
(SWING E72 T)
Питающее напряжение 10…55 V DC (до-
полнительную информацию смотри в пос-
ледующих примерах подключения, а так-
же в технических данных).
Для того чтобы установить режим комму-
тации транзисторного выхода (режим А/В),
нужно соответственно полюсовать пита-
ющие провода (клемма 1 и 4).
Режим А
Определение максимального уровня или
защиты от перелива:
- клемма 1: +
- клемма 4: -
Режим В
Определение минимального уровня или
защиты от низкого уровня:
- клемма 1: -
- клемма 4: +
Благодаря различному подключению по-
требителя (нагрузки) можно достичь ре-
жима PNP или NPN. При подключении
обратите внимание на то, что к клемме 2
по отношению к клемме 3 необходимо
подводить более положительный потенци-
ал напряжения.

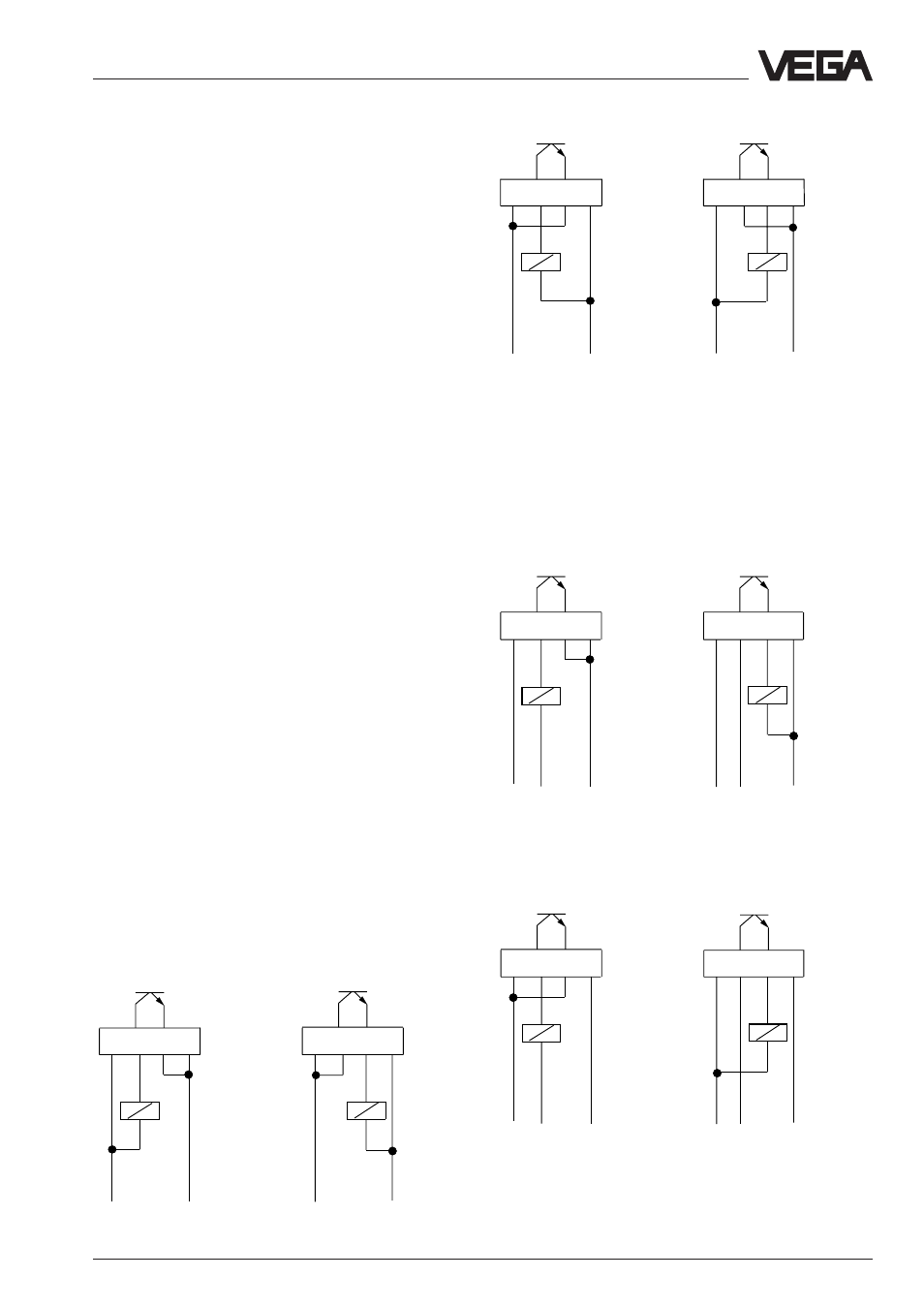

Примеры подключения
Транзистор подключает питающее напря-
жение узла электроники к двоичному
входу DCS или к электрической нагрузке.
Режим А
Режим В
U
B
U
B
U
B
U
B
U
B
U
B
U
B
U
B
NPN-свойства
PNP-свойства
Транзистор подключает второй источник
напряжения с тем же потенциалом к дво-
ичному входу DCS или к электрической
нагрузке.
Режим А
NPN-свойства
PNP-свойства
Режим В
NPN-свойства
PNP-свойства
NPN-свойства
PNP-свойства
+
–
1
2
3
4
+
–
1
2
3
4
+
+
U
B
U
B
U
B
U
B
U
B
U
B
U
B
U
B
