VEGAPULS 56V
17

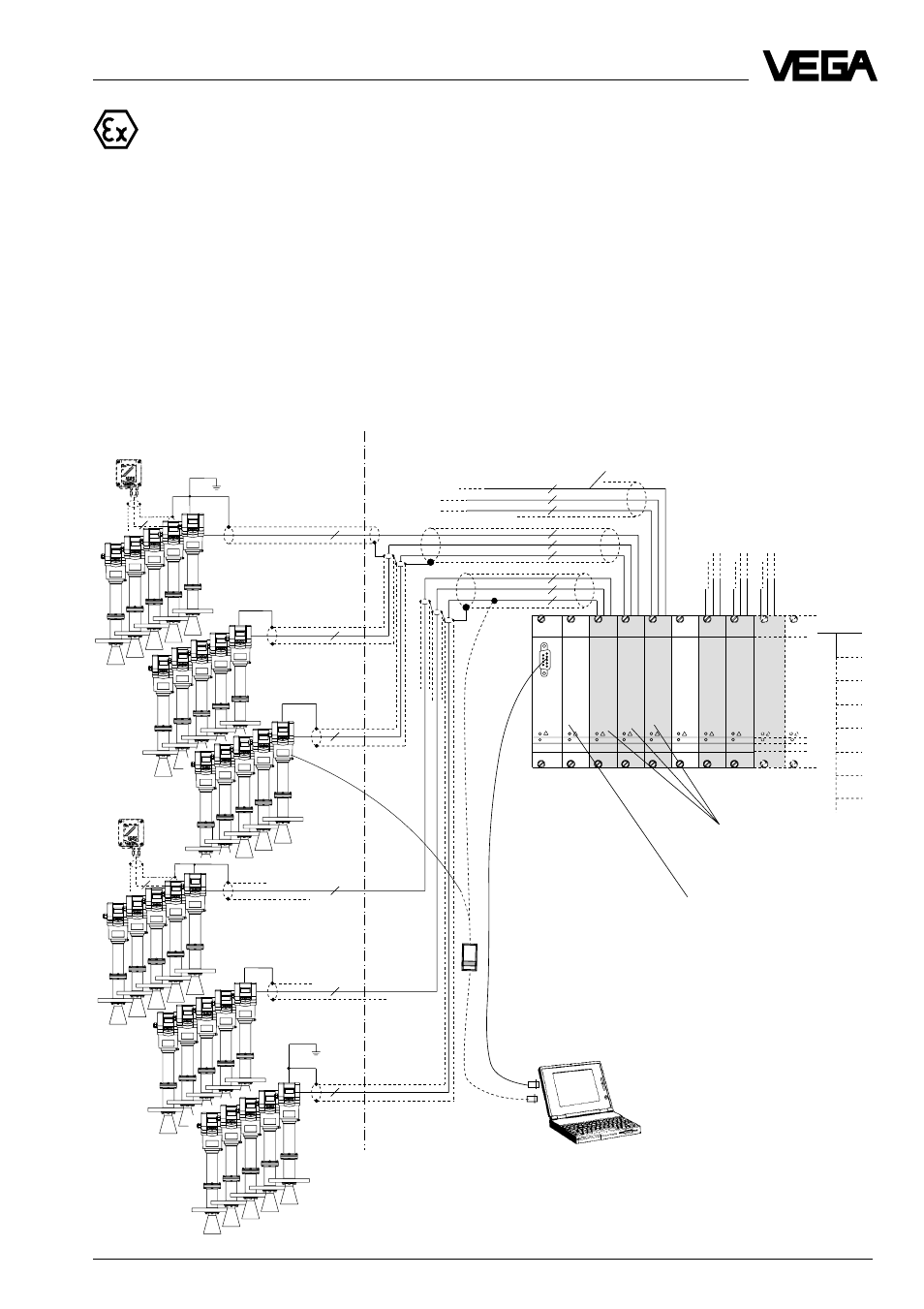

Измерительная система с 5 VEGAPULS 56 V Ex, 56V Ex0 на
двухжильном проводе через разделитель питания VEGATRENN
548V Ex c центром формирования сигнала VEGALOG 571
• Двухпроводная техника, питающее напряжение и цифровой выходной сигнал через один
двухжильный провод от разделителя питания
• 5 датчиков на одном двухжильном кабеле
• Индикатор измеряемой величины, встроенный в датчик
• Вариант внешнего индикаторного устройства с аналоговой и цифровой индикацией
(может монтироваться на удалении от датчика до 25 м)
• Обслуживание с ПЭВМ или обслуживающим модулем MINICOM (съемный, устанавливает-
ся в датчик или во внешнее индикаторное устройство VEGADIS 50)
• Максимальное сопротивление сигнального провода 15 Ом на жилу или макс. длина
кабеля 1000 м (см. также ограничения на разделитель питания)
Типы и варианты
VEGALOG
571 CPU
VEGALOG
571 EV
CPU
VEGATRENN
548
VEGATRENN
548
VEGATRENN
548
2
2
2
2
2
2
2
2
2
2
2
2
VEGALOG
571 EV
VEGATRENN
548
VEGATRENN
548
2
2
2
2
2
VEGADIS 50
VEGADIS 50
Экранированный провод при
электромагнитных наводках
1)
Разделитель питания
VEGATRENN 548V Ex
(max. 15 датчиков на
карту)
см. предыд.
страницу
Ex-область
Не Ex-область
EEx ia
EEx ia
EEx ia
EEx ia
Входная карта VEGALOG 571
(max. 15 датчиков могут быть
подсоединенык одной
входной карте через карту
разделителя питания )
VEGAPULS 56V
5 датчиков группируются
любым образом на двух-
жильном проводе
1)
см. предыдущую страницу
