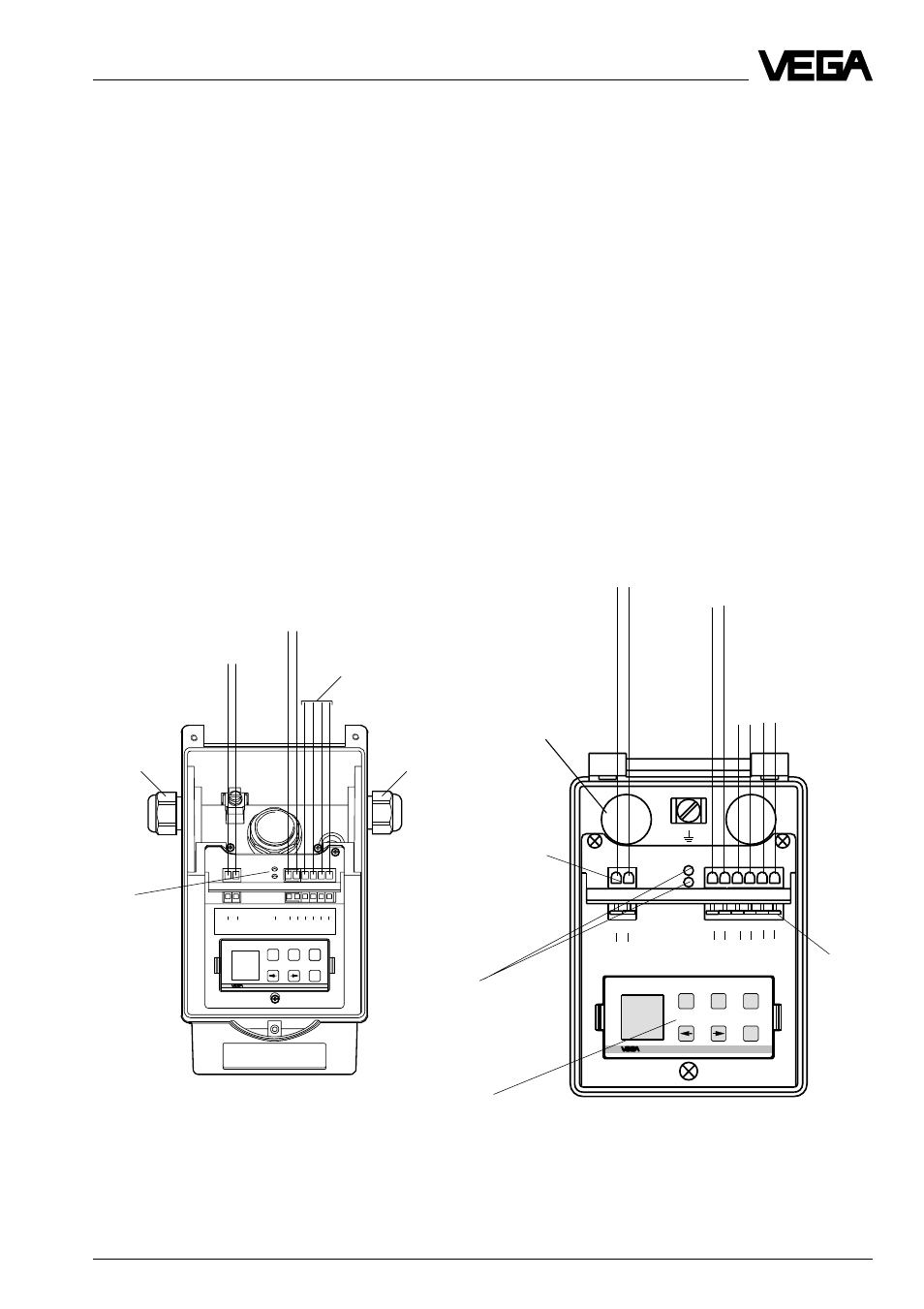

Конструкция с алюминиевым
корпусом
Гнезда для
подключения
интерфейсного
адаптера
VEGACON-
NECT 2
(гнездо
связи)
Электрическое подключение
5.2 Подключение датчика
После того как Вы смонтировали датчик в
положение измерения в соответствии с
указаниями в главе “4 Монтаж и установ-
ка”, открутите винты на верхней стороне
датчика. Крышку датчика в варианте с
дисплеем можно открыть. Открутите
накидную гайку держателя кабеля и
сдвиньте ее примерно на 10 см вдоль
оболочки кабеля. Накидная гайка защище-
на замком безопасности от саморазвинчи-
вания.
Вставьте кабель в отверстие датчика.
Снова закрутите накидную гайку и под-
ключите зачищенную жилу кабеля к соот-
ветствующей клемме.
Клеммы не имеют винтов. Нажмите вниз
на углубление белой лапки клеммы ма-
ленькой отверткой и вставьте медную
жилу провода в отверстие клеммы. Про-
верьте положение провода в клемме лег-
ким потягиванием подключенного провода.
1)
4…20 мА активный означает, что датчик выда-
ет в зависимости от уровня наполнения ток
4…20 мА (источник тока).
-
+
ESC
OK
Tank 1
m (d)
12.345
+ -
+
-
1 2
C
5 6 7 8
4
3
1 2
C
5 6 7 8
4
3
(+) (-)
Commu-
nication
+ -
4...20 mA
Display
L1 N
Гнезда для
подключения
HART
®
– ЭВМ или
VEGACONNECT 2
Питающее
напряжение и
цифровой
измерительный
сигнал
4 … 20 мA (активный)
1)
Клеммы (max.
сечение жилы
2,5 мм
2
)
Зажим
Вставляемый
регулировочный
модуль
MINICOM
Конструкция с пластмассовым
корпусом
Кабельный
ввод M20 x 1,5
На индикаторное
устройство на крыш-
ке датчика или на
внешнее индикатор-
ное устройство
VEGADIS 50
