VEGAPULS 41 – 4 … 20 mA
2
4 … 20 mA
2
2
4
-
+
Электрическое подключение
1 )

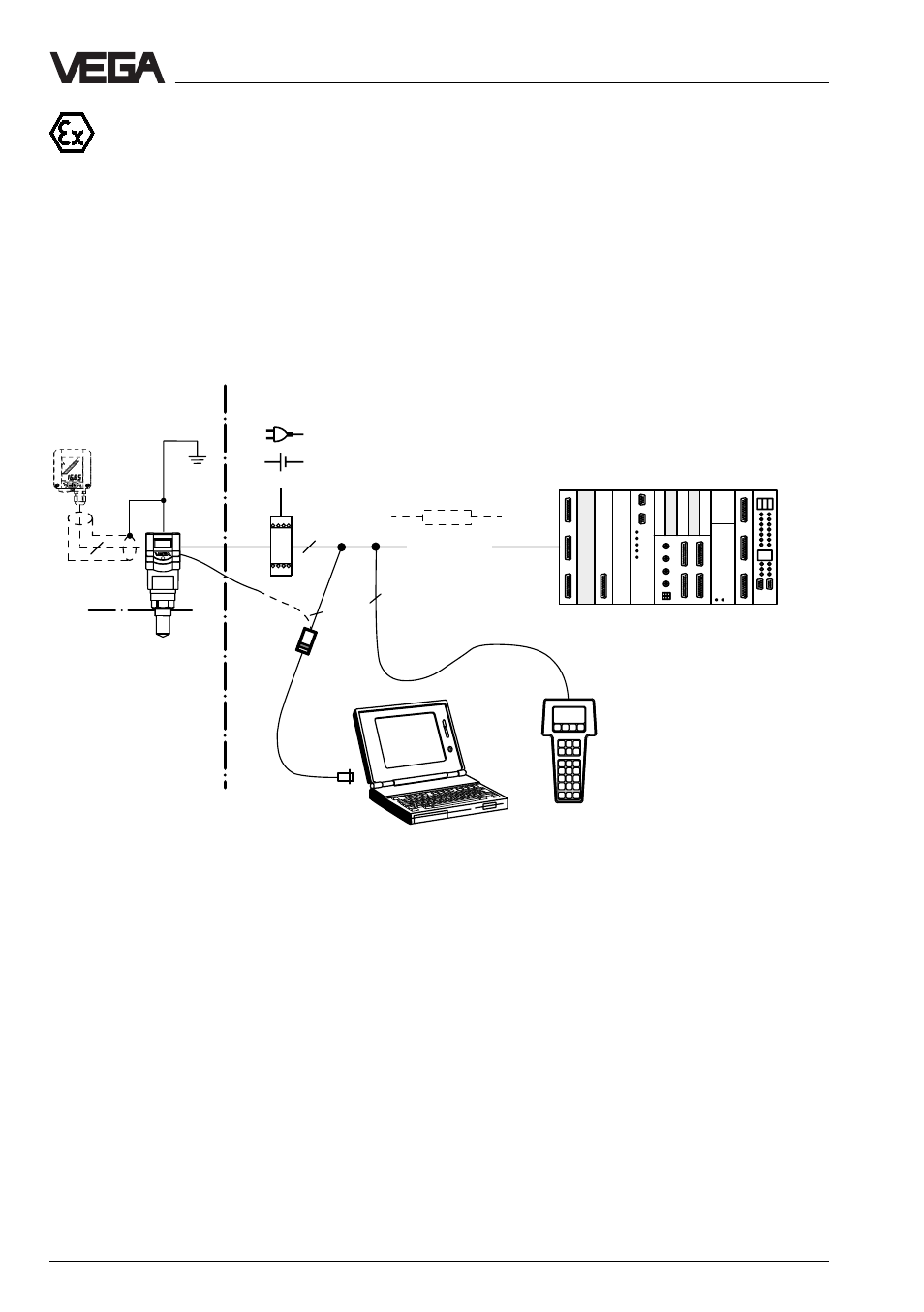

Измерительная система с VEGAPULS 41 разделитель питания (Smart-
Transmitter) не пассивной SPS (Ex ia)
• Двухпроводная техника (loop powered), самозащищенное ia-питание через сигнальный
провод от разделителя питания для работы датчиков в Ex-зоне 1 или Ex-зоне 0.
• Выходной сигнал датчика 4 … 20 mA пассивный.
• Выходной сигнал разделителя питания 4 … 20 mA активный.
• Вариант внешнего индикаторного прибора с аналоговым и цифровым индикатором
(монтируемый на расстоянии до 25 m от датчика).
• Управление с ПЭВМ, HART
®
-прибором ручного управления или модулем MINICOM
(вставляемый в датчик или во внешнее индикаторное устройство VEGADIS 50).
Ex-область
VEGADIS 50
EEx ia
Не Ex-область
Разделитель питания (например,
VEGATRENN 149 Ex см. „7.2 Допуски“)
(активн)
2)
VEGA-
CONNECT
Зона 0
или
зона 1
HART
®
-прибор
ручного
управления
SPS (пассивный)
3)
1)
Если сопротивление системы формирования
сигнала, подключенной к 4 … 20 mA-выходному
сигналу меньше чем 250 Ohm, то на время
обслуживания нужно подключить в
соединяющий провод соединение, чтобы
сохранить сопротивление шлейфа в 250 Ohm.
Цифровой обслуживающий сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного сопротивления
подключенной системы формирования сигнала,
так что цифровая связь с ПЭВМ была бы не
гарантирована.
2)
4 … 20 mA активный означает, что разделитель
питания выдает ток 4 … 20 mA зависящий от
уровня наполнения. Разделитель питания ведет
себя по отношению к SPS как источник тока.
3)
4 … 20 mA означает, что SPS принимает ток,
зависящий от уровня наполнения в диапазоне
4 … 20 mA . SPS ведет себя как изменяющееся
сопротивление (потребитель).
