Определение измеряемой величины – Инструкция по эксплуатации VEGA VEGAPULS 43 4 … 20 mA; HART compact sensor
Страница 50
50

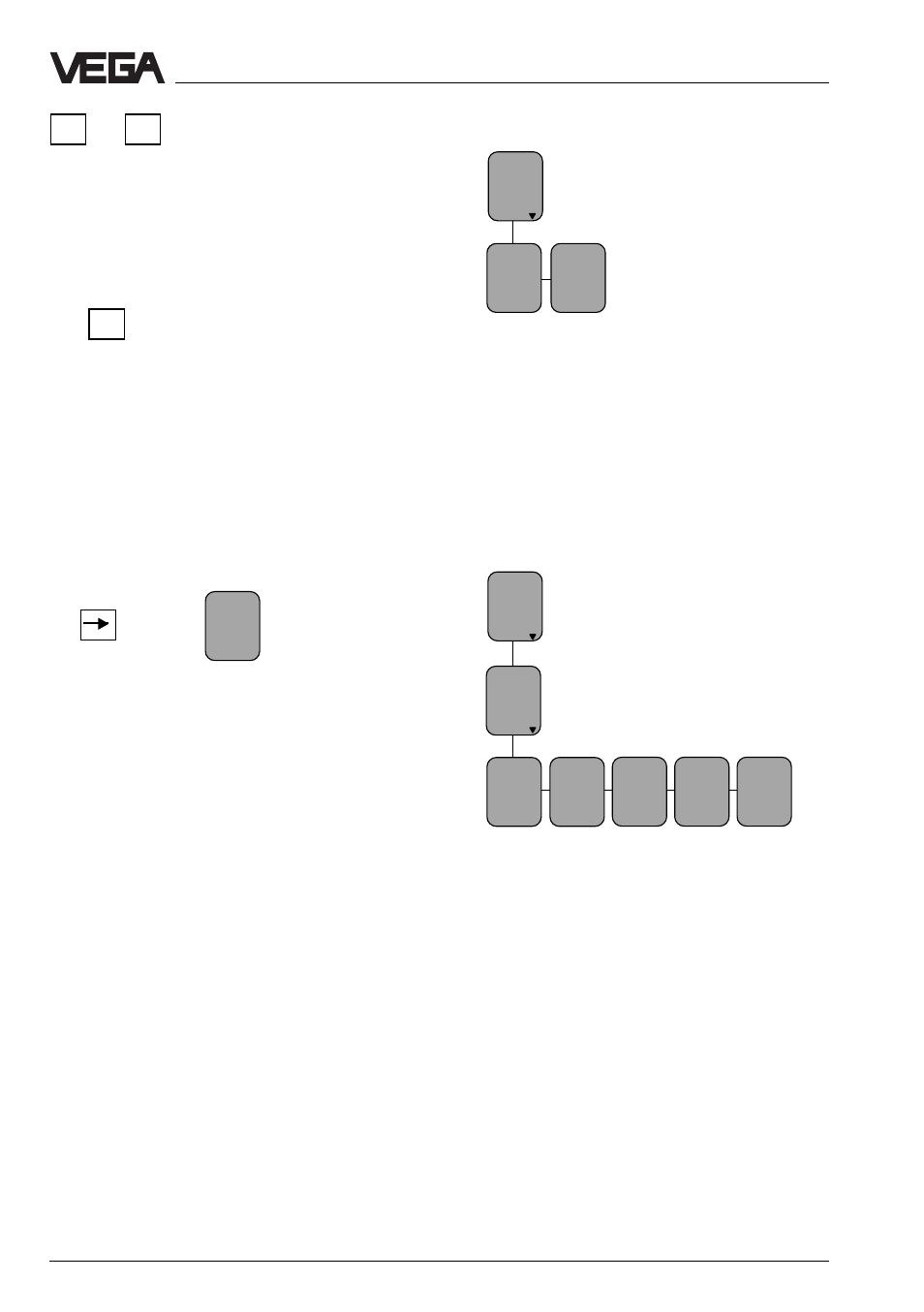

VEGAPULS 43 – 4 … 20 mA
with
medium
Min-
Ad-
justment
at %
XXX.X
Max-
Ad-
justment
at %
XXX.X
Signal
condit-
ioning
Scaling
0 %
corres-
ponds
XXXX
100 %
corres-
ponds
XXXX
Deci-
mal
point
888.8
prop-
to
Distance
Unit
Kg
Настройка со средой
Заполните резервуар, например, на 10 % и
укажите в меню „Min-Adjustment“
кнопками „+“- и „–“-10 %. Затем заполните
резервуар, например, на 80 % или 100 % и
укажите в меню „Max-Adjustment“
кнопками „+“- и „–“-80 % или 100 %.
4. Определение измеряемой
величины
В пункте меню „Signal conditioning“
выберите измеряемую дистанцию при 0 %
и при 100 % заполнении. Затем укажите
измеряемую величину, ее единицу измерения
и положение десятичной точки.
Задайте в окне меню „0 % corresponds“
численное значение 0 % заполнения. В
примере управления с помощью ПЭВМ и
обслуживающей программы VVO это было бы
45 для 45 литров.
• Подтвердите, нажав „OK“.
С помощью кнопки „—>“перейдите в 100 %
меню. Введите численное значение Вашей
измеряемой величины, которая
соответствует 100 %-наполнению. В примере
это было бы 1200 для 1200 литров.
С кнопками „+“- или „–“ Вы
можете прежде заданное
процентное значение
приписать дистанции
заполнения (пример 5,85 m).
Если дистанция Вам не
известна, замеряйте ее
лотом.
Заданная дистанция
записывается в датчик, и
индикатор перестает мигать.
Таким образом Вы ввели нижнюю дистанцию
уровня наполнения и соответствующее ей
процентное значение наполнения.
Указание:
При детектировании уровня наполнения вне
рабочего диапазона, рабочий диапазон
соответственно корригируется в меню „Sensor
optimisation/Operating range“.
OK
+
–
или
100.0%
at
m (d)
XX.XXX
(Max-настройка)
Теперь задайте Max-настройку (верхнюю
дистанцию уровня заполняемого материала)
(Пример: 100 % и 1,270 m дистанция уровня ).
Введите для этого сначала процентное
значение, а затем соответствующую ему
дистанцию уровня заполняемого материала.
Указание:
Введенные значения нижней и верхней
дистанций заполняемого материала должны
быть как можно дальше удалены друг от
друга, самое лучшее при 0 % и 100 %. Если
значения дистанций лежат близко друг от
друга, например, нижнее значение при 40 %
(3,102 m) и верхнее при 45 % (3,331 m),
измерение будет неточным. Из двух пунктов
образуется прямая пропорциональности
(характеристика уровня наполнения). Даже
небольшие отклонения между действительной
и введенной дистанцией заполняемого
материала будут сильно влиять на подъем
характеристики. Таким образом при близко
расположенных точках настройки небольшие
ошибки становятся значительными при
выдаче 100 %-или 0 %-значений.
Пуск в эксплуатацию
