VEGABAR 41 (HART®)
1 5
Электрическое подключение

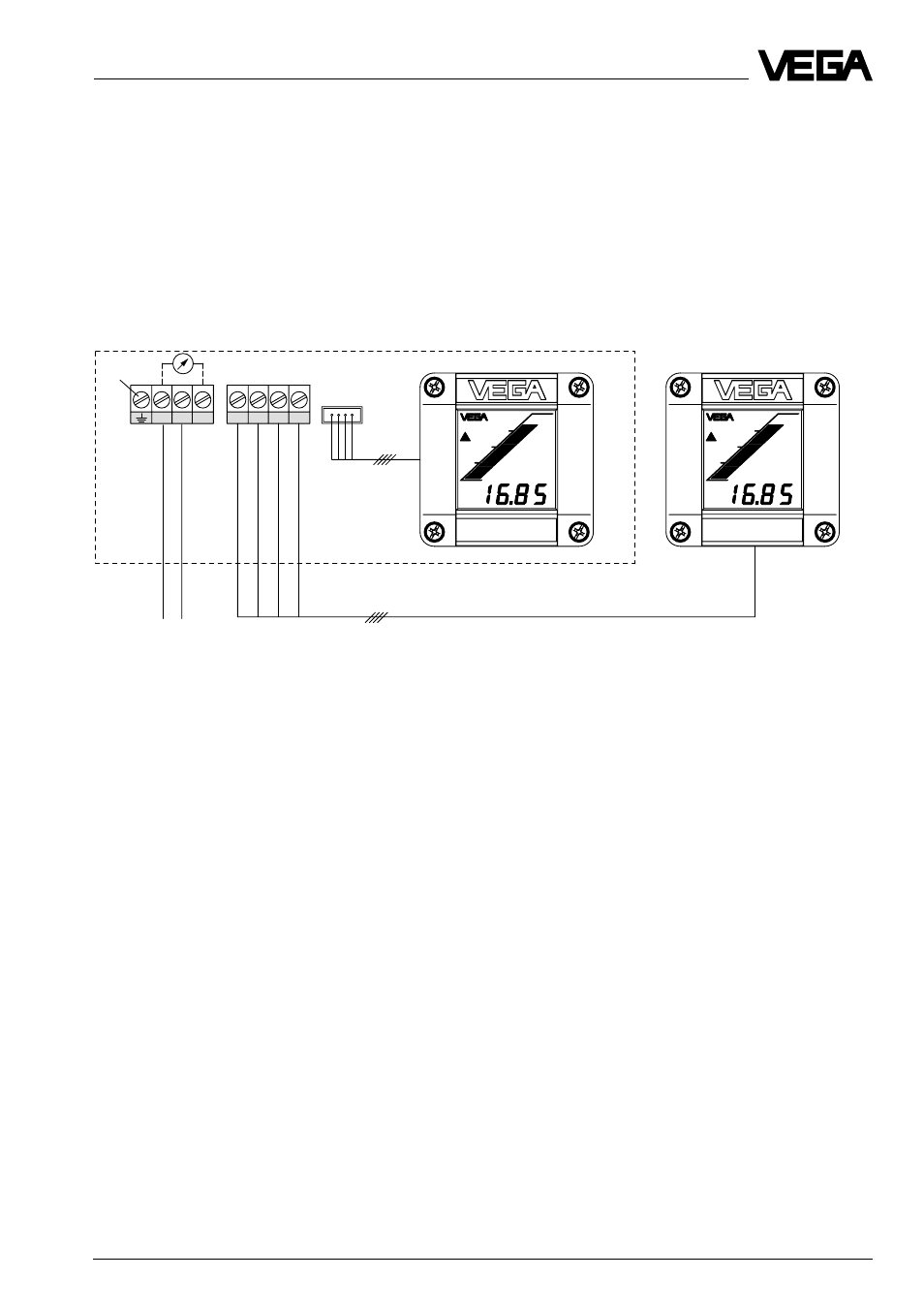

3.2 План подключения
Указание:
К клеммам 1 и 3 Вы можете подключить измеритель тока для предварительного контро-
ля выходного тока. Это измерение может происходить во время работы, не отсоединяя
питающего провода.
1)
Если используется экранированный кабель, то экран подключается с одной стороны к “земле”
клеммной коробки и земляную клемму следует заземлить снаружи на корпусе в соответствии с
инструкцией. Обе клеммы следует соединить друг с другом в корпусе.
0 - 20 bar
8
7
6
5
3
2
1
–
+
0 - 20 bar
VEGABAR с дисплейным модулем
rd wt vio or
Прибор измерения тока
для местного контроля
Питающее
напряжение
12 … 36 V DC
4 … 20 мA
Штепсельное
соединение
VEGADIS 10 с дисплейным
модулем
Заземле
ние
1)
Дисплейный модуль
