VEGASON 51 V … 53 V
7 9

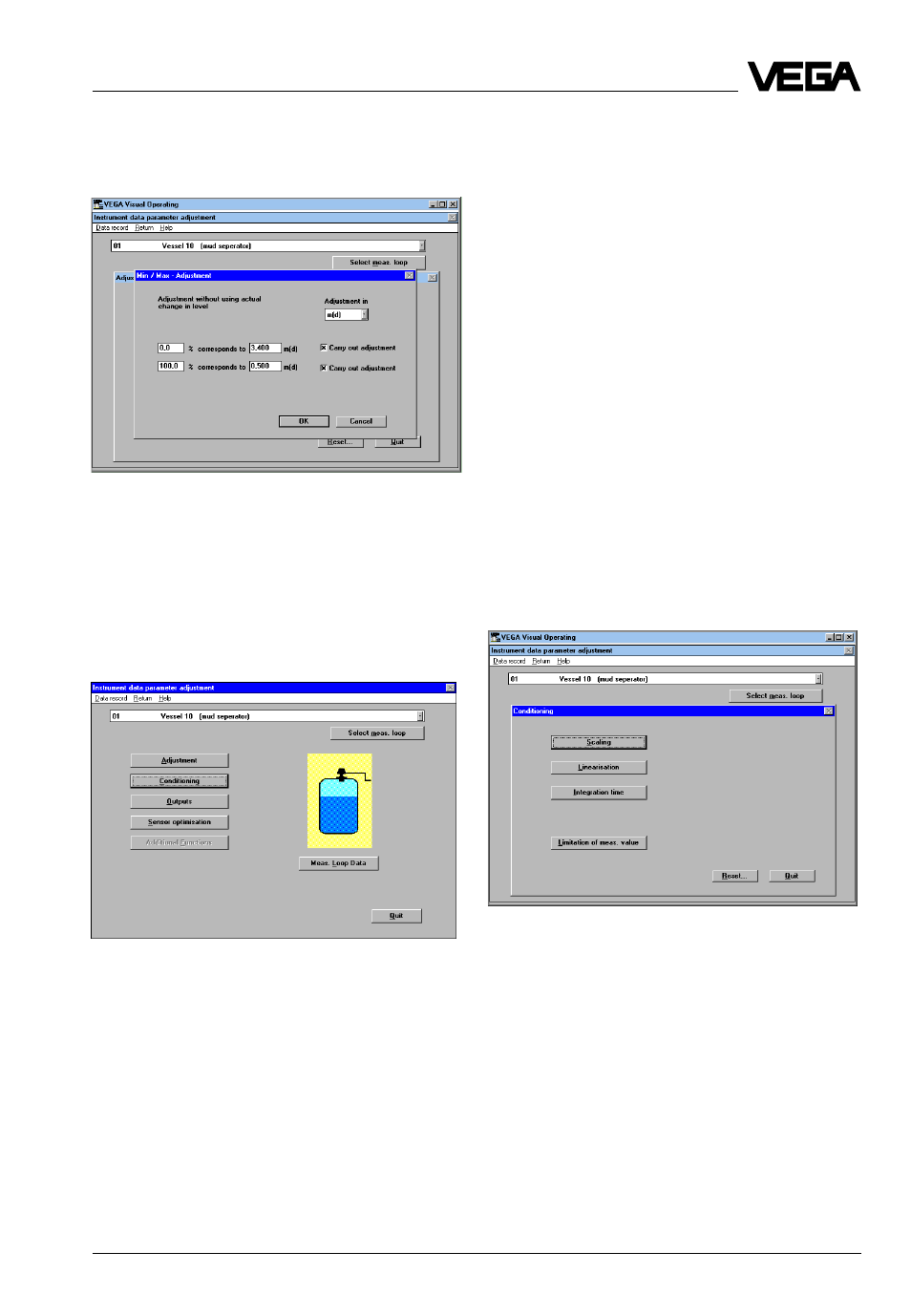

Запуск в действие - Обслуживание с ПЭВМ и VEGALOG
· Подтвердите Ваши данные кнопкой
«OK», и Вы попадете опять в окно меню
«Adjustment».
· Нажмите в окне меню «Adjustment» на
«Quit».
Вы попадете опять в окно меню
«Instrument data/Parameter adjustment»
Таким образом, электроника датчика
имеет две характерные точки MIN и MAX,
из которых образуется линейная пропор-
циональность между дистанцией
заполнения и процентным заполнением
резервуара.
Эти две характерные точки могут распо-
лагаться, конечно, не на 0% и 100%, но
должны быть по возможности далеко друг
от друга (например, 20% и 80%).
Характерные точки для настройки min/
max должны находиться минимально на 50
мм друг от друга. Если характерные точки
располагаются слишком близко друг от
друга, увеличивается возможная ошибка в
измерениях.
Благоприятно поэтому, если Вы проводите
настройку при 0% и при 100%.
В меню “Instrument data/Parameter
adjustment/Conditioning/Linearisation” Вы
сможете позже по потребности задать
или указать другую линейную
зависимость между дистанцией и процен-
тным уровнем заполнения (см. ниже пункт
линеаризация).
Формирование сигнала
· Нажмите в окне меню “Instrument data/
Parameter adjustment” на “Conditioning”.
Открывается окно меню “Conditioning”.
· Нажмите на «Scaling».
В меню «Scaling» Вы задаете
фактические 0 % и 100 % значения
измеряемой величины и единицы
измерения. Таким образом Вы сообщаете
датчику, например, что при 0 %
заполнении в резервуаре есть еще 45,5
литра, а при 100 % заполнении 1200
литров.
Индикатор датчика показывает тогда при
пустом резервуаре 45,5 литра (0 %), при
полном резервуаре 1200 литров (100 %).
