1 Ослабить винт в крышке штекерного разъема.
2 Крышку откинуть вверх и снять.
3 Вставку разъема выдавить вниз.
4 Ослабить винты компенсатора натяжения и кабельный ввод.
4
3 2 1
3
2
1

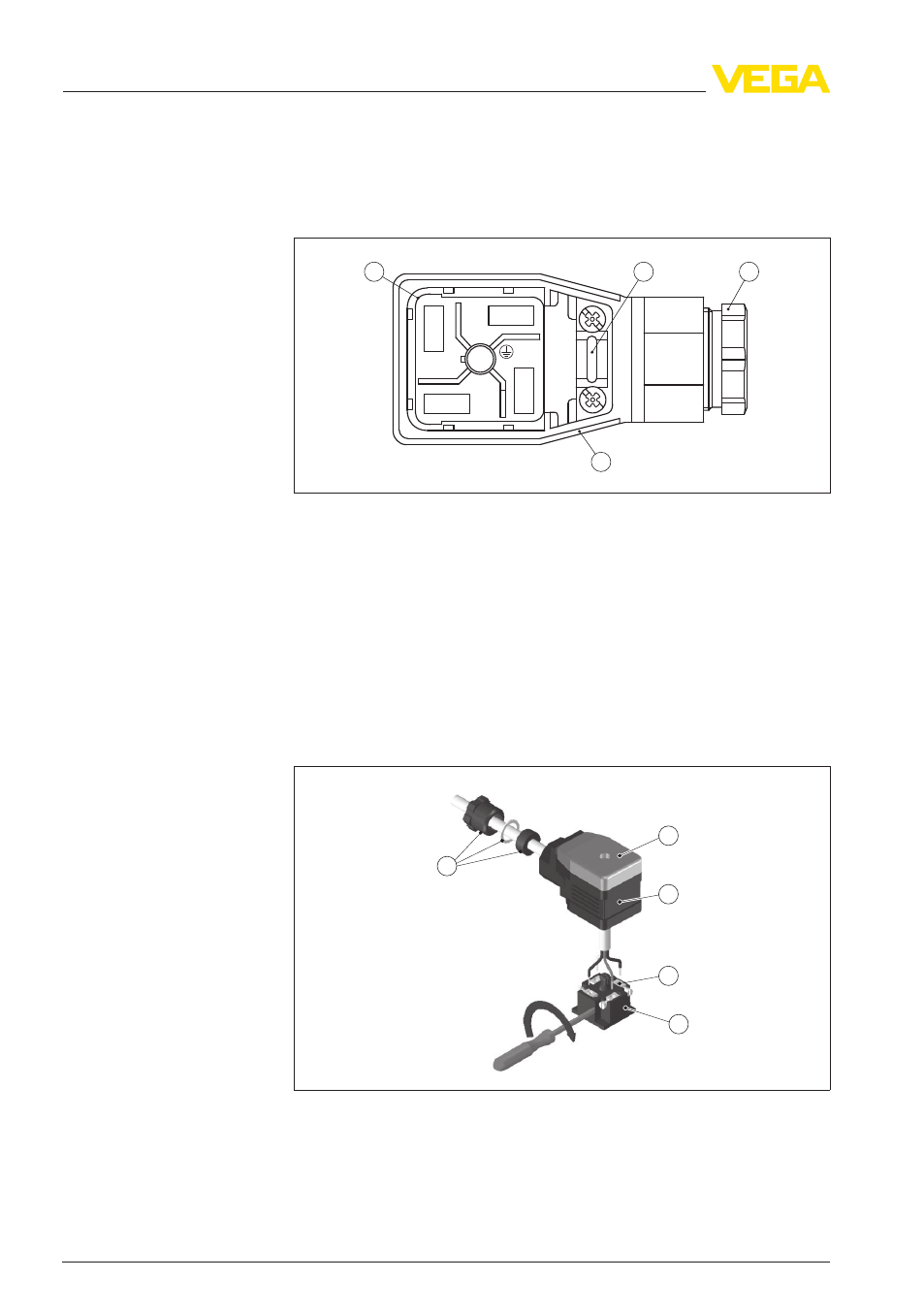

Рис. 5: Извлечение вставки разъема
1 Вставка разъема
2 Компенсатор натяжения
3 Кабельный ввод
4 Корпус разъема
5 Удалить примерно 5 см обкладки кабеля, концы проводов
зачистить примерно на 1 см.
6 Кабель через кабельный ввод вставить в корпус штекера.
7 Провода подключить к контактам согласно схеме подключе-
ния.
1
5
2
3
4
Рис. 6: Подключение к винтовым клеммам
1 Кабельный ввод
2 Крышка
3 Корпус разъема
4 Вставка разъема
5 Уплотнение разъема
