Инструкция по эксплуатации VEGA VEGAPULS 62 (≥ 2.0.0 - ≤ 3.8) 4 … 20 mA_HART two-wire
Страница 68
1000
750
500
250
15
18
16
20
22
24
26
28
30
32
34
36
Ω
V
4
1
2
3

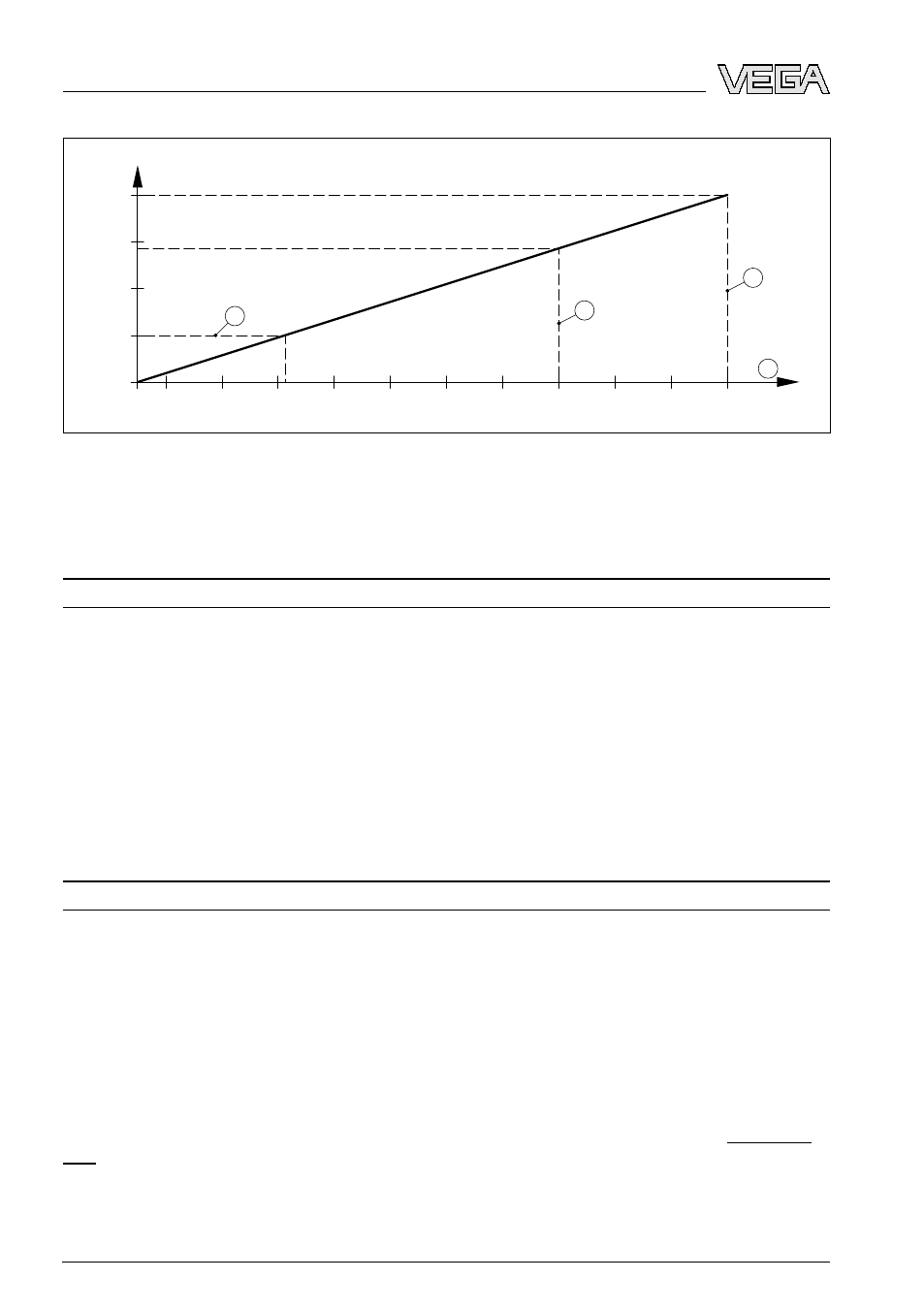

Рис. 44: Диаграмма напряжения для исполнения с повышенной чувствительностью
1
Нагрузка HART
2
Предел напряжения для прибора EEx ia
3
Предел напряжения для прибора не-Ex-/Exd
4
Рабочее напряжение
Защита
Климатическое исполнение (в зависимости от исполнения корпуса)
-
Пластиковый корпус
IP
66/IP 67
-
Алюминиевый корпус; корпус из не-
ржавеющей стали (точное литье);
корпус из нержавеющей стали (элек-
трополированный)
IP
66/IP 68 (0,2
bar)
8)
-
Корпус из алюминия или нерж. стали
(
точное литье) - вариант
IP
66/IP 68 (1
bar)
Категория перенапряжений
III
Класс защиты
II
Функциональная безопасность (SIL)
Устройства, заказанные с квалификацией SIL, поставляются с завода с уже активиро-
ванной функцией SIL. Для устройств, заказанных без квалификации SIL, функция SIL
может быть активирована пользователем через модуль индикации и настройки или
PACT
ware.
Функциональная безопасность по IEC 61508-4
-
Одноканальная архитектура (1
oo1D)
до SIL2
-
Двухканальная избыточная архитек-
тура (1
oo2D)
до SIL3
Подробную информацию см. в S
afety Manual для устройств данной серии или на "www.vega.
com", "Downloads", "Approvals".
8)
Для соблюдения данного вида защиты нужен подходящий кабель.
68
VEGAPULS
62 • 4 … 20
mA/HART - двухпроводный
10 Приложение
28435
-RU
-090417
