VEGASON 51K ... 53K
11
4 … 20 mA
2
2
2
2
4

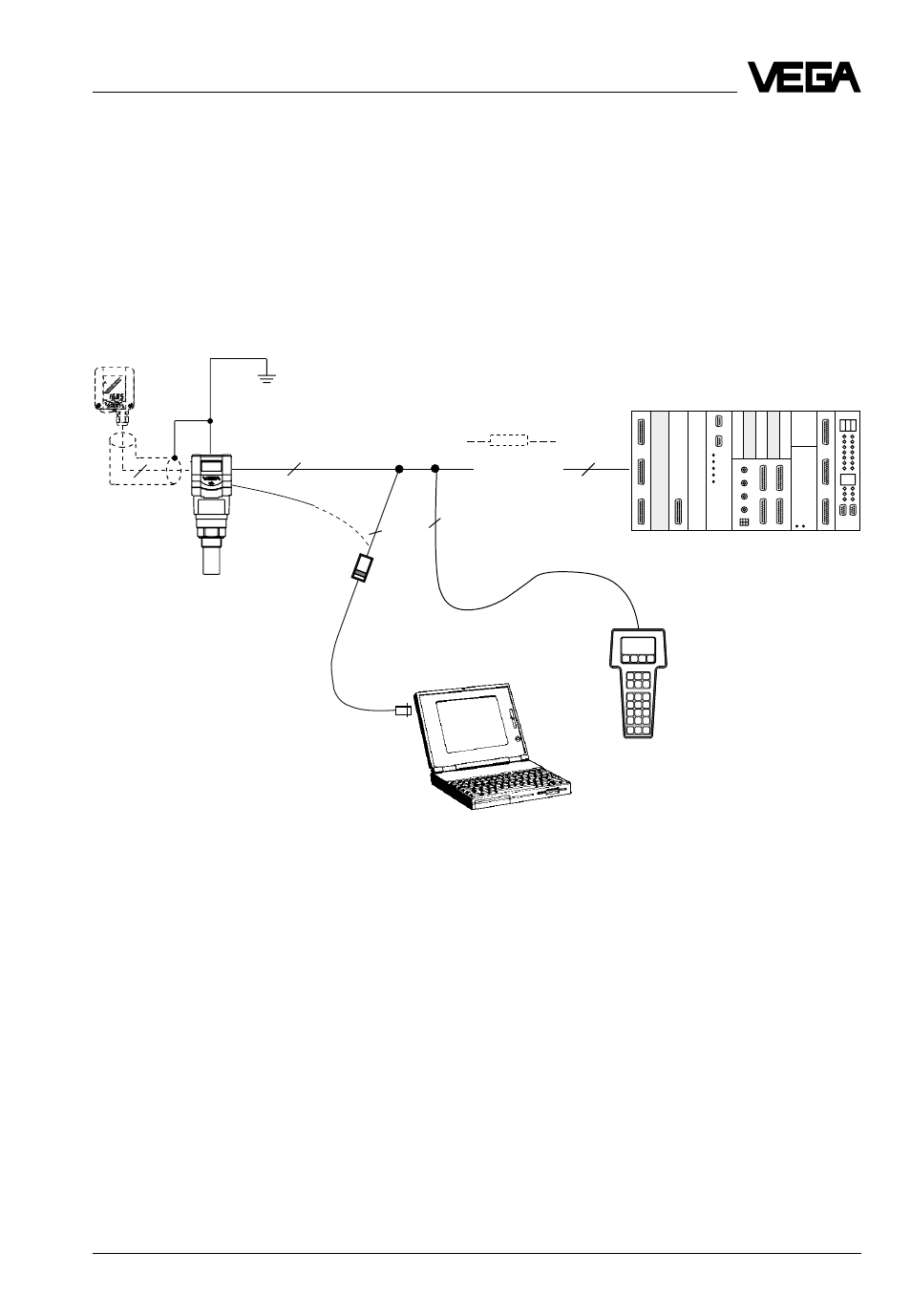

Измерительная система с VEGASON 51 К…53 К на активном DCS
• двухпроводная техника, питание от активного DCS
• выходной сигнал 4…20 мА (пассивный)
• индикатор измеряемой величины, интегрированный в датчик
• вариант внешнего индикаторного устройства (монтируется на
расстояние до 25 м от датчика в Ех-области)
• обслуживание с ПЭВМ, карманной HART ®-ЭВМ или
обслуживающим модулем (вставляется в датчик или во внешнее
индикаторное устройство )
HART ®-ЭВМ.
VEGA-
CONNECT
2
Типы и варианты
1) Если сопротивление системы формирования
сигнала подключенной к 4…20 мА- выходному
сигналу меньше чем 200 Ом, то на время
обслуживания нужно подключить в соединяю-
щий провод сопротивление от 250 Ом до 350
Ом.
Цифровой обслуживающий сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного сопротивления
подключенной системы формирования сигнала,
так что цифровое соединение с ПЭВМ больше
бы не гарантировалось
2) 4…20 мА пассивный означает, что датчик в
зависимости от уровня наполнения потребляет
ток от 4…20 мА. Датчик представляет собой с
электрической точки зрения изменяющееся
сопротивление (потребитель) от DCS.
1 )
VEGADIS 50
пассивный
2)
DCS
