1 3
Настройка
4Настройка
4.1 Элементы индикации и
регулировки
На верхней стороне корпуса находится
поворотный переключатель. Он служит
для установки адреса прибора DISBUS.
Эта установка необходима, если несколь-
ко устройств формирования сигнала
VEGAMET объединены в сеть DISBUS, или
если индикаторный прибор VEGADIS 174
управляется через DISBUS.
Диапазон регулировки 1 … F соответству-
ет адресам DISBUS 1 … 15.
Заводская установка: 1
Указания:
При установке адреса “0” VEGAMET не
участвует в коммуникации DISBUS.
Поворотный переключатель
Установленный адрес прибора DISBUS
может индицироваться на LC-индикаторе.
Указание:
Если несколько VEGAMET объединены
через DISBUS, каждый адрес может уста-
навливаться лишь один раз.
Положение поворотного
переключателя
8
7
6
5
4
0
F
E
D
C
B
A
9
3 3
2
1
10
11
12
13
14
15

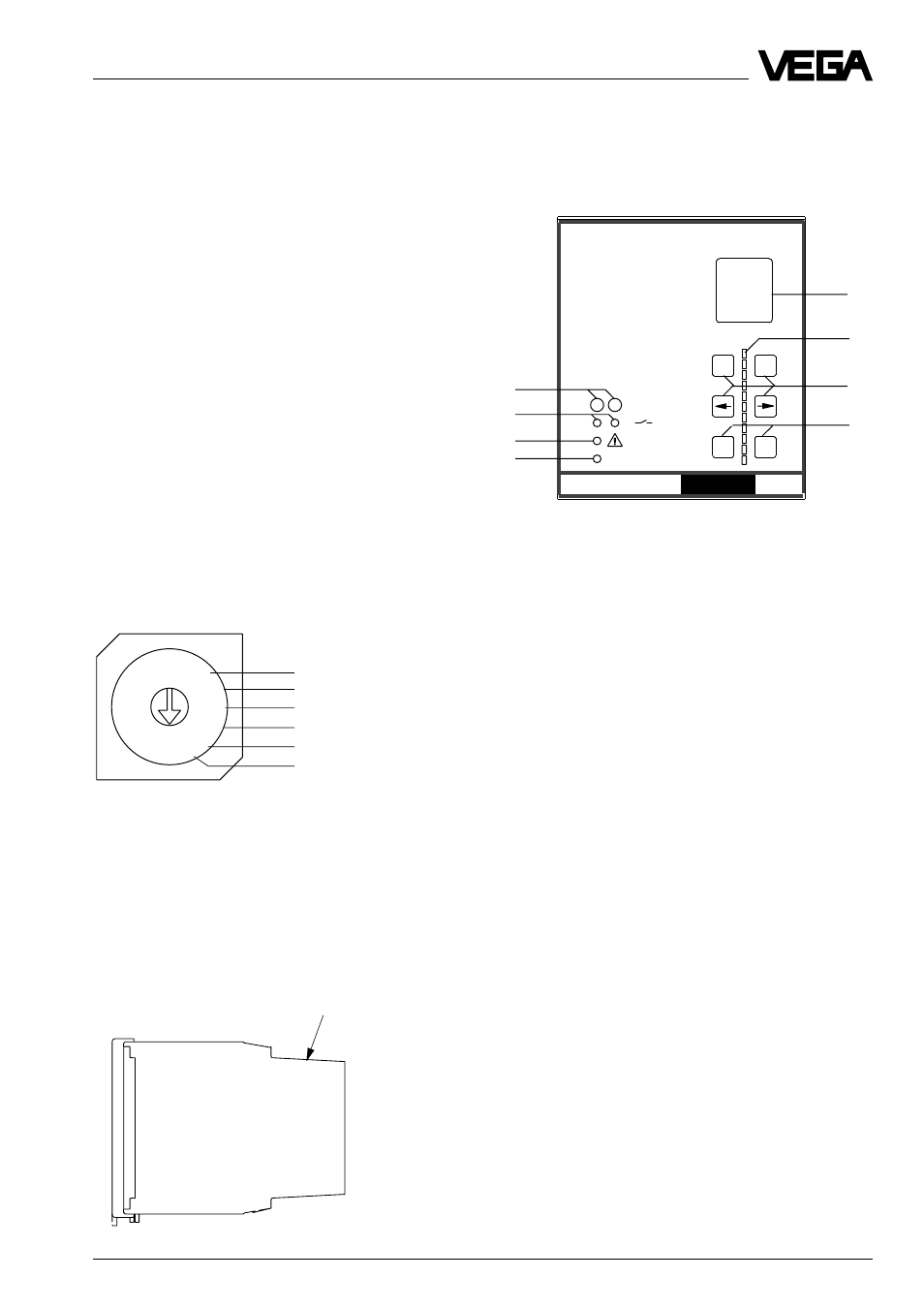

Передняя панель
1 LCD (4-строчная по 6 знаков каждая) c текстовой
индикацией
2 LED-матрица (желтая) для квазианалоговой индикации
измеряемых значений.
3 Кнопки для выбора меню
4 Гнездо для подключения VEGACONNECT
5 LED (желтый) светится при включенном реле (стандартная
регулировка)
6 LED (красный) светится, когда реле обесточено
7 LED (зеленый) светится, когда подано рабочее напряжение
Поворотный
переключатель
VEGAMET 614
+
OK
–
ESC
