4.5 Ошибки установки
Патрубок слишком длинный
При установке антенны в слишком длинный
патрубок возникает сильный ложный эхо-
сигнал, который осложняет измерение.
Обратите внимание на то, чтобы рупорная
антенна не менее чем на 10 мм выступала
из патрубка.
Неправильная ориентация на поверх-
ность заполняемого материала
Установка датчика, когда он не направлен
на поверхность заполняемого материала,
приводит к ослаблению измерительного
сигнала. Направьте ось датчика, по
возможности, перпендикулярно к
поверхности заполняемого материала, для
того чтобы достичь оптимальных
результатов измерений.
Параболический эффект выпуклых
крыш резервуаров
Выпуклые или параболические крыши
резервуаров влияют на сигнал как парабо-
лическое зеркало. Если радарный датчик
расположен в центре такой параболической
крыши, то он получает усиленные ложные
эхо-сигналы. Оптимальный монтаж здесь,
как правило, на половине радиуса резер-
вуара от середины.
10 mm

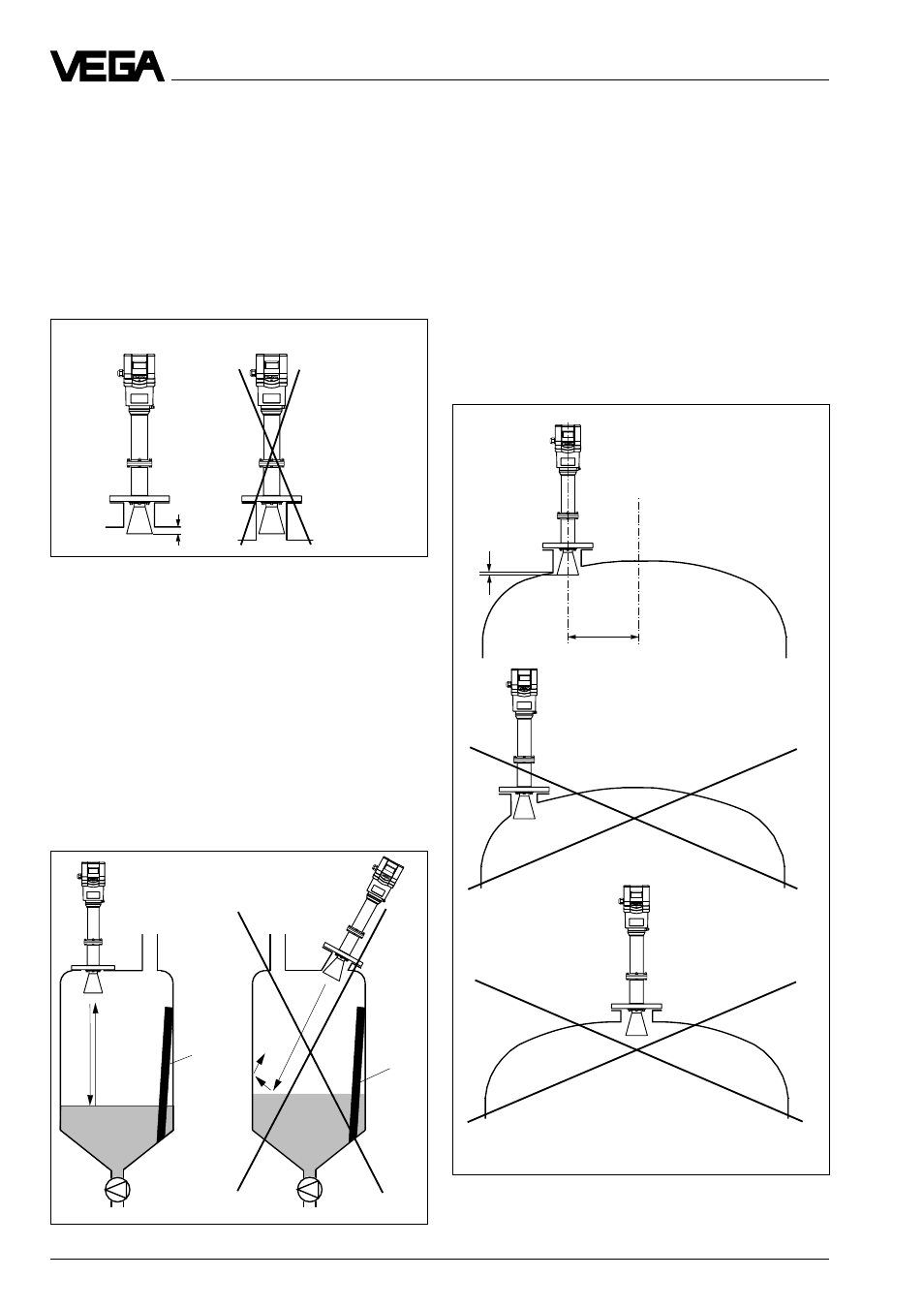

Рупорная антенна: Правильная и неправильная
длина патрубка
Направление датчика перпендикулярно к поверх-
ности заполняемого материала
Монтаж на резервуаре с параболической крышей
