Описание прибора / Типы и варианты
Структура измерения
Вы можете измерительную систему с
VEGAFLEX реализовать различным обра-
зом.

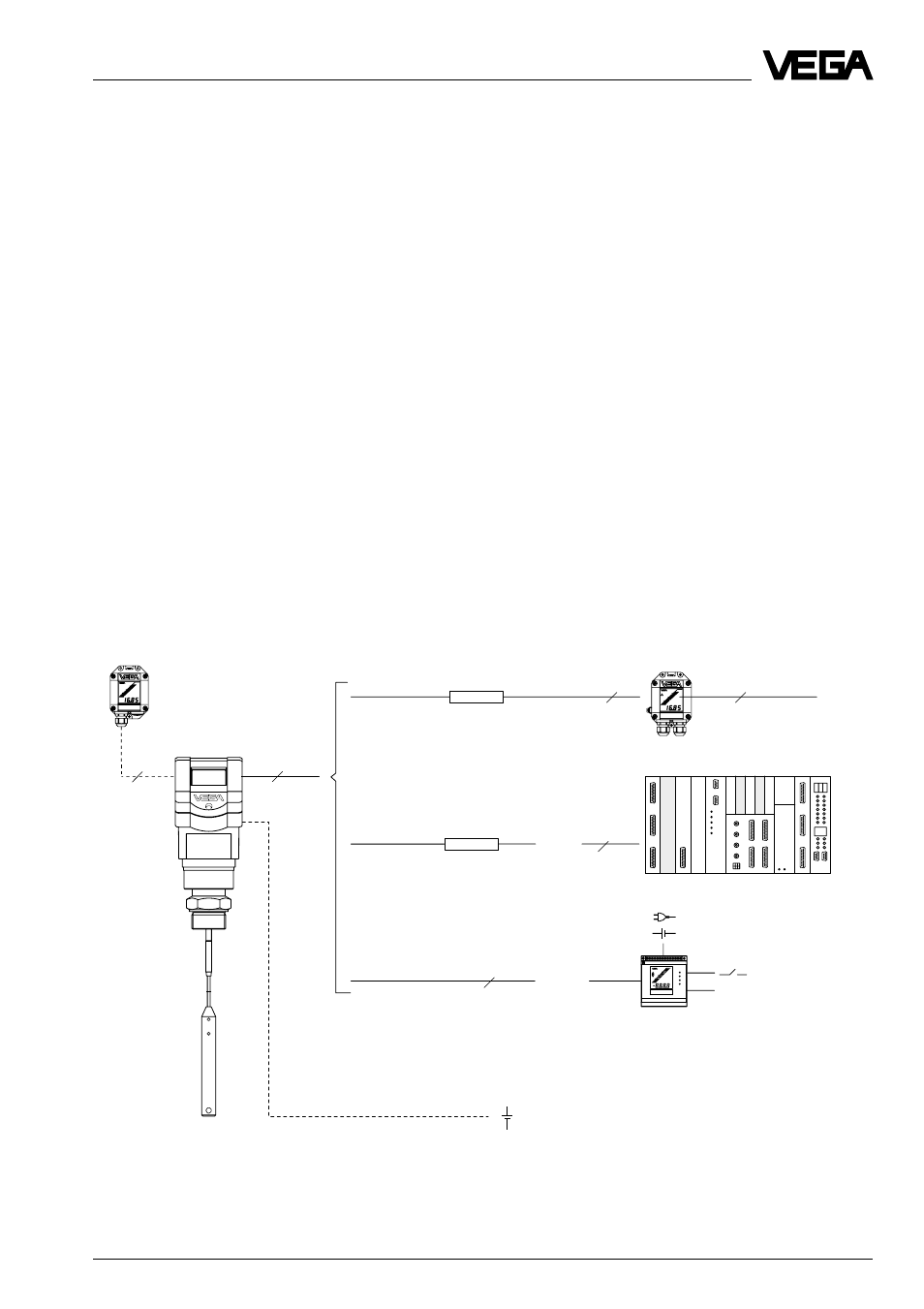

Смотри следующий рисунок.
Внешнее индикаторный устройство
VEGADIS 50 может быть смонтировано на
расстоянии до 25 м от датчика.
Двухпроводная техника
1
Датчик 4…20 мА - питание и измери-
тельный сигнал через двухжильный
провод (loop-powered).
Индикаторный прибор VEGADIS 11
может использоваться только в четы-
рехпроводной технике.
2
Подключение к DCS (активный)
3
Подключение к индикаторному уст-
ройству VEGADIS 371 с 4 релейными
выходами.
VEGADIS 50
VEGAFLEX
4 … 20 мА
VEGADIS 11
DCS
VEGADIS 371 Ex
Relay (4 x)
0/4 … 20 мА
4 … 20 мА
пассивный
4 … 20 mA
пассывный
1
2
3
В 4-проводной технике
питание отдельно
Четырехпроводная техника
Дополнительно к двухжильному сигналь-
ному проводу эти измерительные устрой-
ства имеют отдельный питающий провод.
Это, например, необходимо, если Вы ис-
пользуете пассивный DCS, входы которо-
го не могут питать подключенные
датчики. Этот провод изображен на ри-
сунке штрих-линией.
