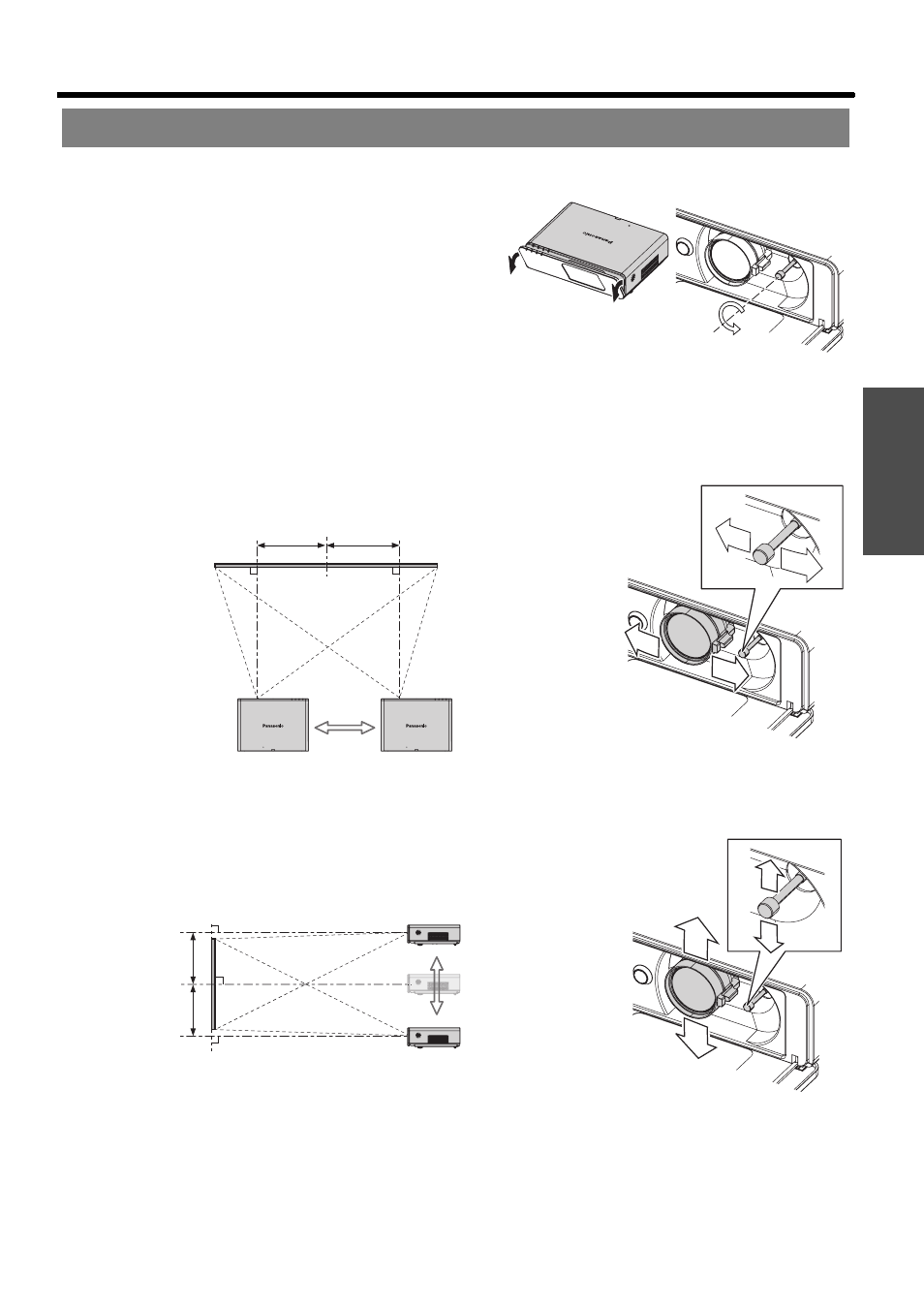

Если проектор не установлен прямо по центру экрана, Вы можете отрегулировать проецируемое
изображение при помощи рукоятки регулировки линзы в диапазоне сдвига объектива.
J
Настройка рукоятки регулировки
линзы
1. Откройте крышку передней панели.
2. Поверните рукоятки регулировки линзы против
часовой стрелки, чтобы его разблокировать.
3. Передвиньте рукоятки регулировки линзы, чтобы
настроить положение проектируемого
изображения.
4. Поверните рукоятки регулировки линзы по часовой
стрелке, чтобы заблокировать.
Q
Горизонтальный сдвиг
Вы можете установить проектор с горизонтальным отклонением линзы от центра экрана не более 24%
и отрегулировать положение изображения с помощью рукоятки регулировки линзы.
Q
Вертикальный сдвиг
Вы можете установить проектор с горизонтальным отклонением линзы от центра экрана не более 51%
и отрегулировать положение изображения с помощью рукоятки регулировки линзы.
Сдвиг и установка объектива
Сдвиг рычага вправо:
перемещается вправо
До 24%
изображения
Сдвиг рычага влево:
перемещается влево
До 24%
изображения
До 51%
изображения
До 51%
изображения
Сдвиг рычага вниз:
перемещается вниз
Сдвиг рычага вверх:
перемещается вверх
