Внимание
Не прикасайтесь голыми руками или какими-либо частями тела к разъему LAN во избежание разряда статического
z
электричества. Несоблюдение этого требования может привести к неисправностям.
Не прикасайтесь к металлическим частям разъема LAN или кабеля.
Подключайте LAN только к оборудованию, находящемуся внутри помещений.
z

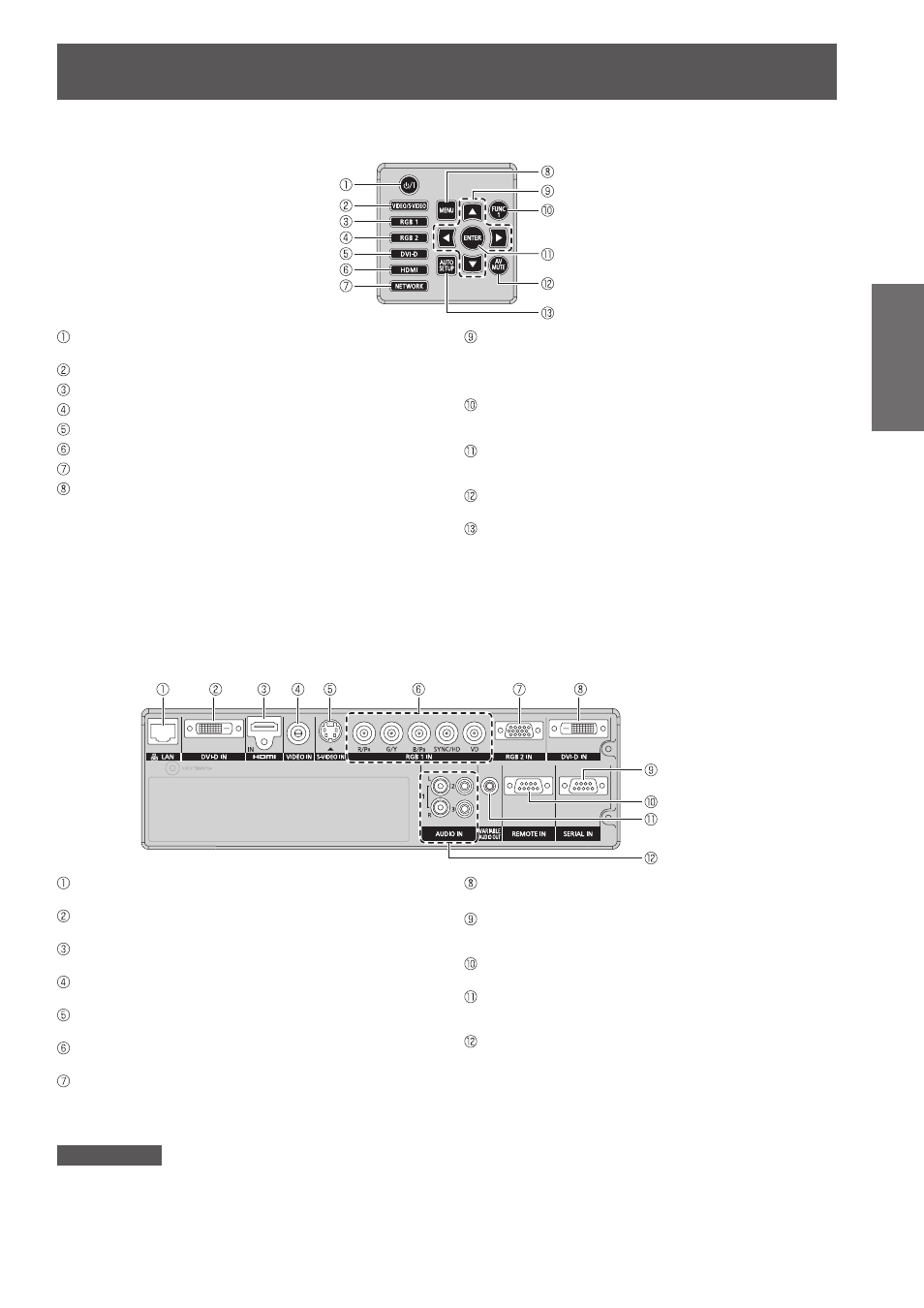

Панель управления
J
Разъемы на боковой панели
J
*
*
Кнопка <POWER ON>
Мигает при нажатии любой из кнопок.
Переключение между входами
VIDEO и S-VIDEO.
Переключение на вход
RGB1.
Переключение на вход
RGB2.
Переключение на вход
DVI-D.
Переключение на вход
HDMI.
Переключение на вход
NETWORK.
Кнопка <MENU>
Вывод на отображение и сброс главного меню, а также
переход к предыдущему меню при отображении меню.
Кнопки ▲▼◄►
Используйте данные кнопки для выбора элемента
на экране меню, изменения настроек и регулировки
параметров. Также используйте их для ввода пароля
[БЛОКИРОВКИ].
Кнопка <FUNCTION>
Назначение часто использующихся функций для
быстрого вызова.
Кнопка <ENTER>
Используйте данную кнопку для активации элементов
меню или запуска функций.
Кнопка <AV MUTE>
Временное отключение проектора.
(
Æ
стр. 37)
Кнопка <AUTO SETUP>
Нажмите эту кнопку во время проецирования
изображения, чтобы автоматически откорректировать
положение изображения на экране. Когда функция
автоматической настройки работает, на экране
отображается сообщение «В ПРОЦЕССЕ».
(
Æ
стр. 38)
LAN
Разъем под кабель для подключения к локальной сети.
DVI-D IN
Для передачи одинарных DVI-D сигналов.
HDMI IN
Для передачи сигналов HDMI.
VIDEO IN
Для передачи сигналов VIDEO.
S-VIDEO IN
Для передачи сигналов S-VIDEO.
RGB (YP
B
P
R
)1 IN
Для передачи сигналов RGB или YP
B
P
R
.
RGB2 IN
Для передачи сигналов RGB или YP
B
P
R
.
DVI-D IN (PT-DZ570E/PT-DW530E)
Для передачи одинарных DVI-D сигналов.
SERIAL IN
Для подключения кабеля RS-232C от компьютера/к
компьютеру.
REMOTE IN
Для подключения кабеля от внешней цепи управления.
VARIABLE AUDIO OUT
Подключение аудиокабелей для подачи аудиосигнала
на подключенное оборудование.
AUDIO IN 1-3
Подключите аудиокабели для подачи входных
аудиосигналов, соответствующих ВХОД ВИДЕОВХОД,
ВХОД S-VIDEO.
