Разъем hdmi – Инструкция по эксплуатации Panasonic VIERA TX-PR55VT50
Страница 100
Те
хниче
ская
инф
ор
м
ация
100

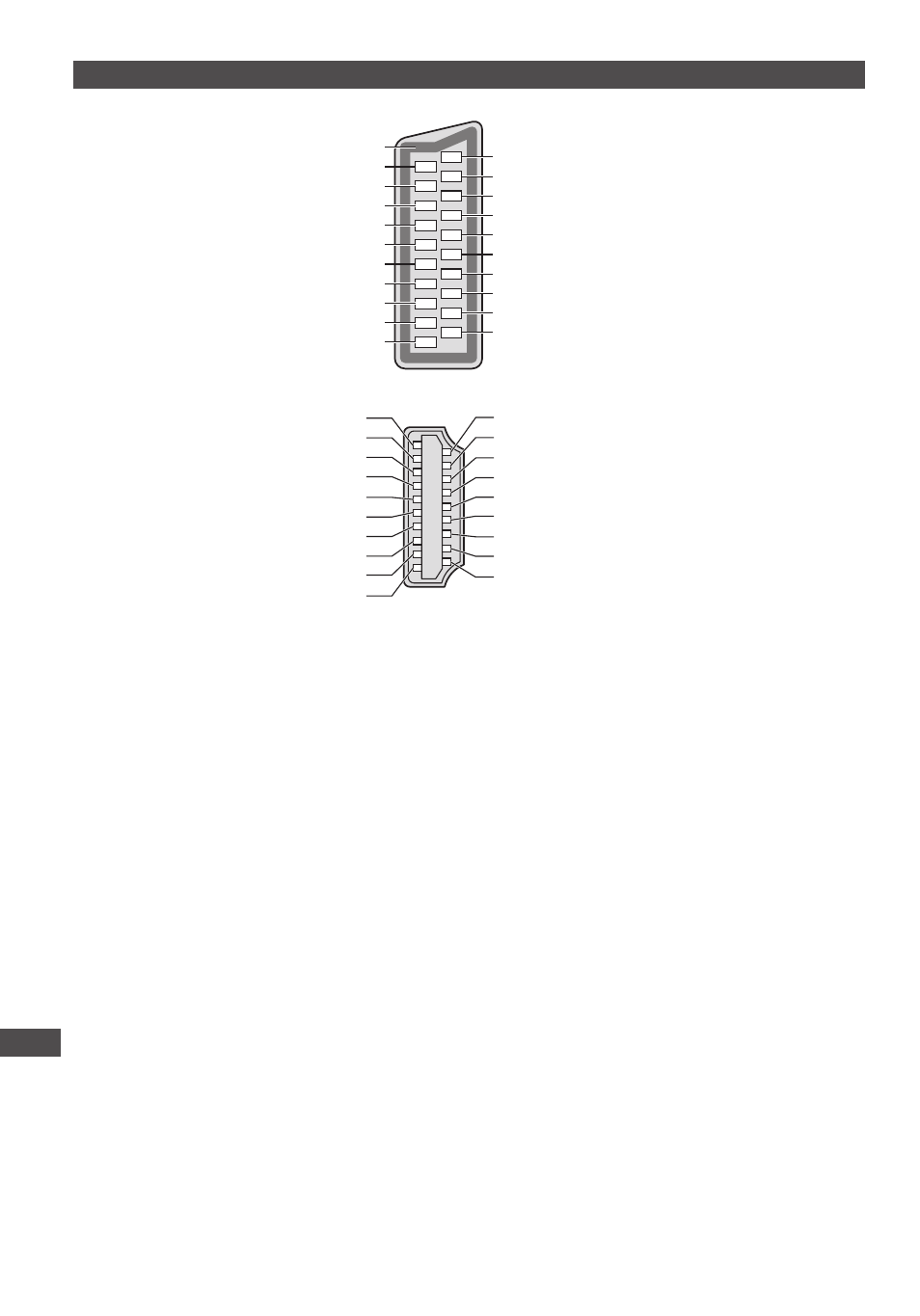

Информация о разъемах SCART и HDMI
Разъем AV1 SCART (RGB, VIDEO, Q-Link)
Земля разъема 21
CVBS выход (видео) 19
CVBS земля 17
Красный вход 15
Красный земля 13
Зеленый вход 11
Зеленый земля 9
Синий вход 7
Синий земля 5
Аудиовыход (Л) 3
Аудиовыход (П) 1
20 CVBS вход (видео)
18 Состояние RGB земля
16 Состояние RGB
14 Земля
12 --
10 Данные Q-Link
8 Состояние CVBS
6 Аудиовход (Л)
4 Аудио земля
2 Аудиовход (П)
Разъем HDMI
Детектор “горячего” подключения 19
Заземление DDC/CEC 17
Сигнал SCL 15
Сигнал CEC 13
Экран тактовой частоты сигнала TMDS 11
Сигнал TMDS Data0− 9
Сигнал TMDS Data0+ 7
Экран сигнала TMDS Data1 5
Сигнал TMDS Data2− 3
Сигнал TMDS Data2+ 1
18 Питание +5 В
16 Сигнал SDA
14 Служба
12 Тактовая частота TMDS−
10 Тактовая частота TMDS+
8 Экран сигнала TMDS Data0
6 Сигнал TMDS Data1−
4 Сигнал TMDS Data1+
2 Экран сигнала TMDS Data2
