Устройство – Инструкция по эксплуатации KOSPEL KDE -9 RU
Страница 8
8
С целью защиты водонагревате-
ля от повреждений, в водонагре-
вателе установлен термический
выключатель [3], отключающий
электрическое питание при при-
ростe температуры в водонагре-
вательном узле [1] выше 100
0
С.
После срабатывания термиче-
ского выключателя эксплуатация
водонагревателя невозможна.
Термический выключатель
не выполняет роли электриче-
ского предохранителя водона-
гревателя.
В случае, когда включение во-
донагревателя (из-за чрезмерного
потребления мощности) вынужда-
ет отключение какого-либо дру-
гого электрического устройства,
можно использовать контакты
реле на плате управления, кото-
рое разрывает вспомогательную
цепь, подключенную к зажимам
BLOK (макс. 5А, 250В) в момент
включения нагрева.
Водонагреватель оснащен бло-
кировочным гнездом NA, исполь-
зуемым при совмесной работе
водонагревателя с главным по-
требителем электроэнергии, на
пример водонагревателем или
электрическим отопительным
котлом. Разрыв этой цепи при-
ведет к блокировке включения
водонагревателя.

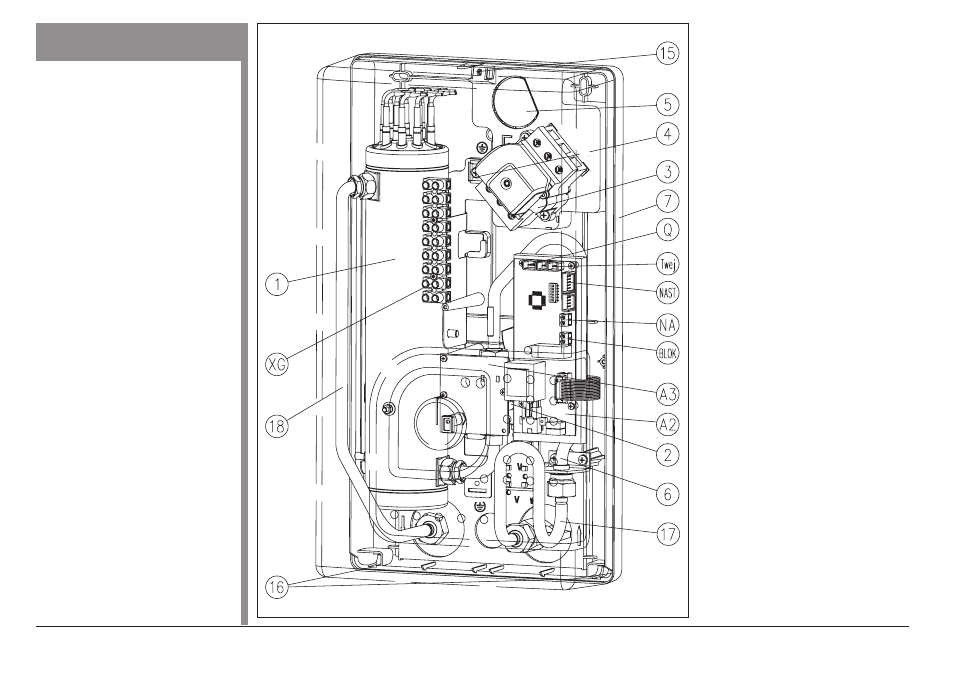

Рис.8 Конструкция водона-
гревателя
[1] - водонагревательный блок
[2] - датчик протока воды
[3] - термический выключатель
WT3
[4] - зажим провода заземления
[5] - отверстие для входа кабе-
ля питания
[6] - соединительное звено с
датчиком температуры
воды на входе
[7] - основание
[15] - крепежный винт
[16] - выступы нижнего крепежа
[17] - присоединение входа - хо-
лодная вода
[18] - присоединение выхода - го-
рячая вода
A2 - плата управления
A3 - плата индикаторов
Twej - гнездо подключения датчи-
ка температуры воды на
входе
Q - гнездо подключения датчи-
ка протока
NAST - гнездо подключения платы
индикаторов
NA - гнездо блокировки включе-
ния водонагревателя
BLOK - выход на реле, выключающее
второстепенный прибор
XG - планка подключений нагре-
вательного узла [1]
Любое вмешательство во
внутреннее устройство
термического выключателя
WТ3 запрещается и грозит
необратимым повреждени-
ем водонагревателя.
8
Устройство
L1 L2 L3
