4. Подключение системы
4.1. Инструкции к подключению

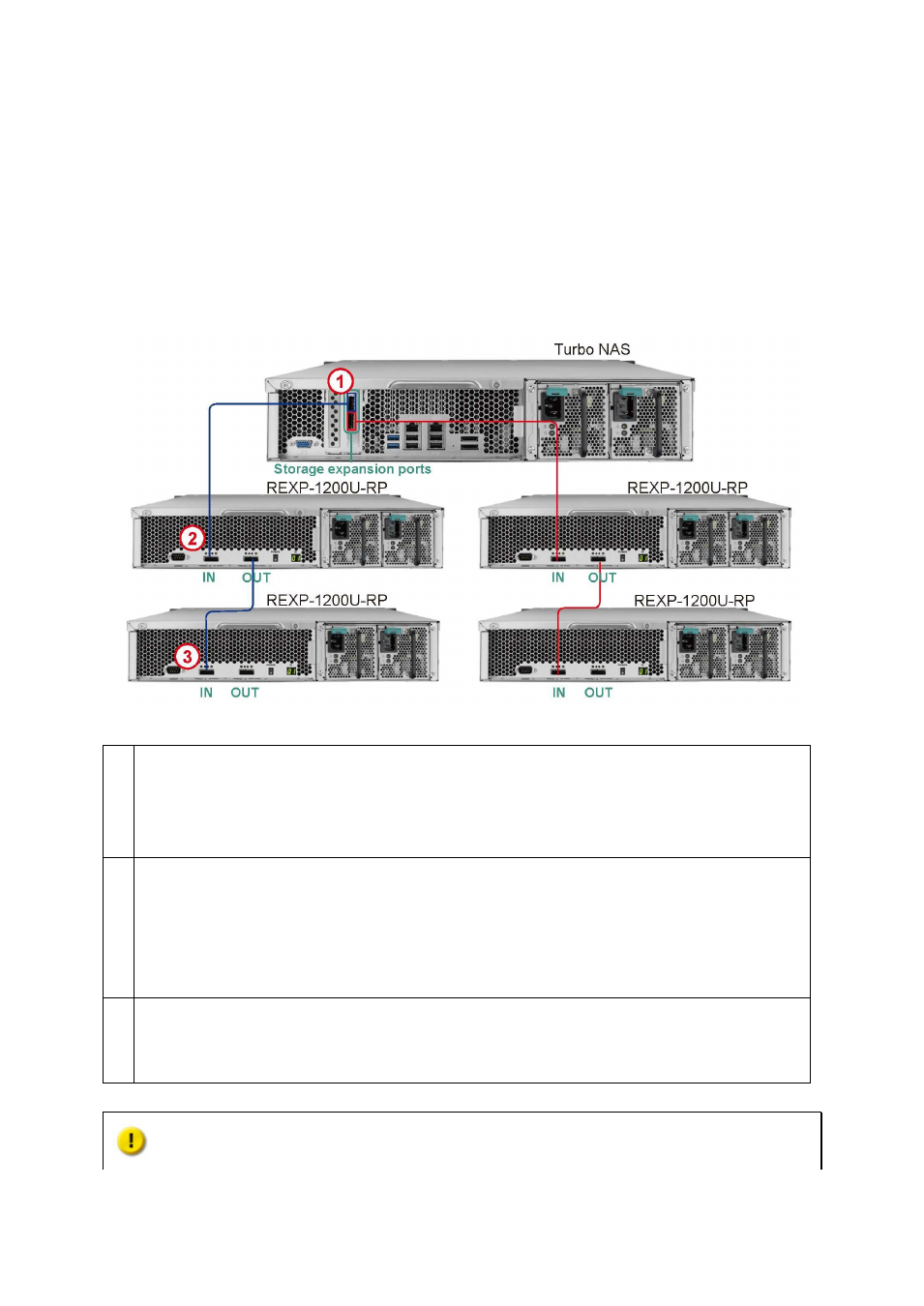

Пример подключения QNAP NAS к четырем модулям REXP-1200U-RP приведен ниже.
f
1 Подключите QNAP NAS к REXP-1200U-RP:
Если сконфигурировано два (или более) модуля REXP-1200U-RP, для
максимальной работы, подключите два порта модуля расширения на сетевом
накопителе к двум модулям REXP-1200U-RP.
2 Подключите QNAP NAS к REXP-1200U-RP:
Подключите порт модуля хранения* на QNAP NAS к порту ВВОДА (●●) на
REXP-1200U-RP, используя внешний кабель Mini SAS (SFF-8088).
(*Примечание: На QNAP NAS требуется дополнительная карта расширения
хранилища.)
3 Подключение REXP-1200U-RP к другому REXP-1200U-RP:
Подключите кабель Mini SAS (SFF-8088) из порта ВЫВОДА (◆◆) B-1200U-RP к
порту ВВОДА (●●) другого REXP-1200U-RP.
Внимание: Не подключайте порт ВЫВОДА (◆◆) к другому порту ВЫВОДА (◆◆)
