Установка бойлера
| 11
RU
6 720 641 279 (2009/09)
3.6

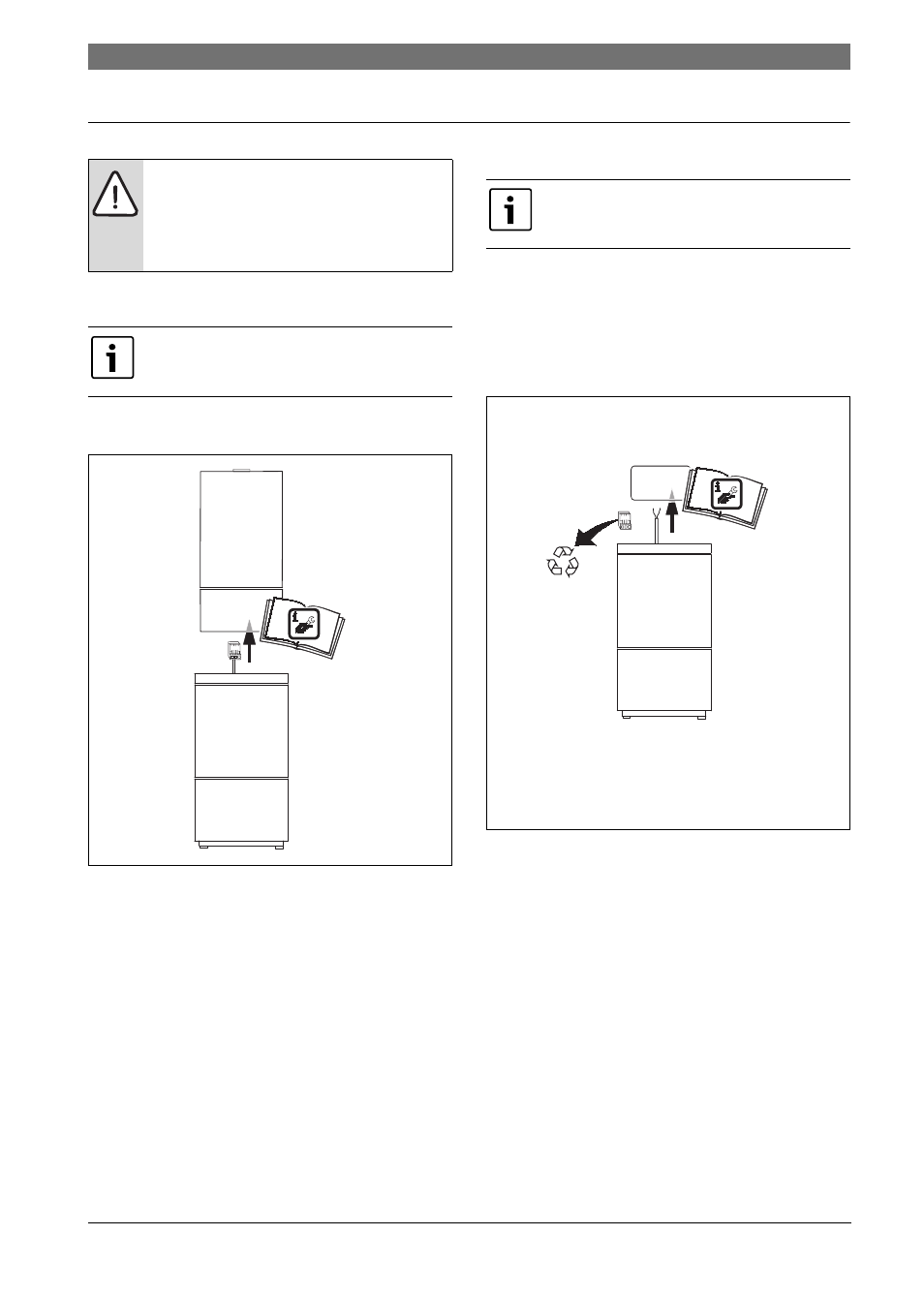

Электрические соединения
3.6.1
Подключение к газовому отопительному
котлу Bosch
B Подсоединить штекер температурного датчика
бойлера к отопительному котлу.
Рис 5
3.6.2
Подключение к модулю
Если бойлер расположен в установке за
гидравлическим разделителем:
B Отсоединить штекер температурного датчика
бойлера.
B Подсоединть температурный датчик бойлера к
модулю(напр., модуль HSM или модуль IPM).
Рис 6
ОПАСНО: Удар электрическим током!
B Перед осуществлением электрических
соединений необходимо прервать
электроснабжение (230 В перем. тока)
системы отопления.
Подробное описание электрического
подключения см. в Инструкции по монтажу
отопительного котла.
6 720 612 383-05.1R
Подробное описание электрического
подключения см. в Инструкции по монтажу
модуля.
6 720 612 383-06.2O
Modul
