-7-
СОЕДИНЕНИя
СОЕДИНЕНИЯ ВИДЕО
Устройство имеет следующие видеовыходы
Композитный видео выход
- соедините выход видео устройства с ви-
део входом телевизора при помощи аудио-
видео кабеля (желтый разъем).
S-VIDEO
- соедините выход S-Video устройства с
входом S-Video телевизора при помощи ка-
беля S-Video.
Компонентный видео выход
- соедините компонентные видео выходы
устройства с компонентным видео входом
телевизора при помощи тройного аудио/
видео кабеля.
SCART
- соедините выход SCART устройства с
входом SCART телевизора при помощи 21-
контактного кабеля SCART.
Примечание:
- Доступные соединения зависят от нали-
чия тех или иных разъемов на телевизо-
ре или мониторе. YUV обеспечивает наи-
лучшее качество изображения, SCART
обеспечивает качество немного ниже,
затем следует S-Video. композитное ви-
део – стандартное качество.
- Не подсоединяйте устройство к телеви-
зору по нескольким вариантам подклю-
чения одновременно.
- Для получения соответствующего каче-
ства изображения соединения должны
сопровождаться программной настрой-
кой видео выхода устройства (см. раз-
дел Настройка видео (VIDEO SETUP) в
разделе Настройка устройства (SYSTEM
SETUP).

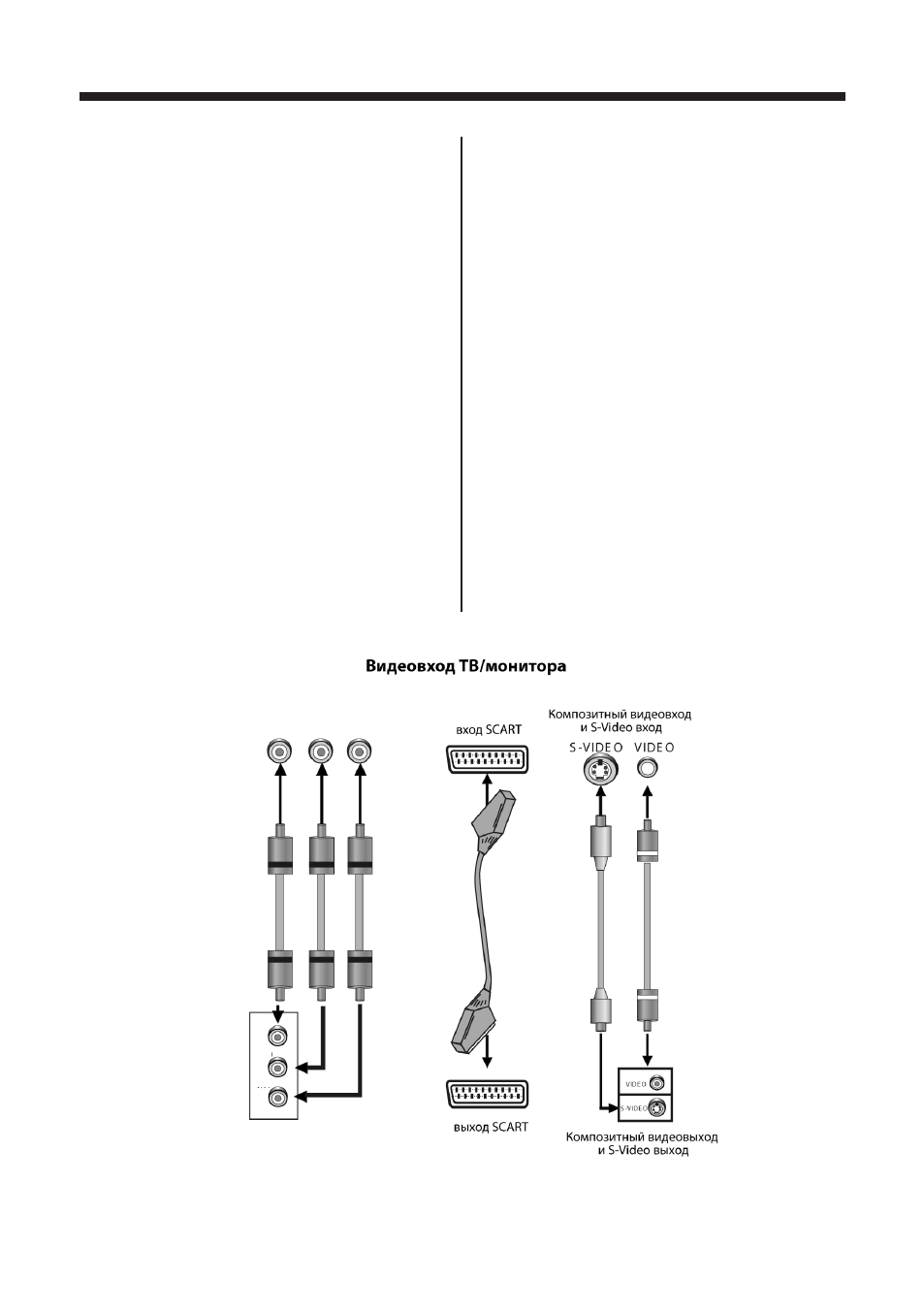

Видеовыход микросистемы
компонентные видеовходы
Y
Y
Cb/Pb
Cb/Pb
Cr/Pr
Cr/Pr
компонентные видеовыходы
