13
RUS
●
ОПИСАНИЕ

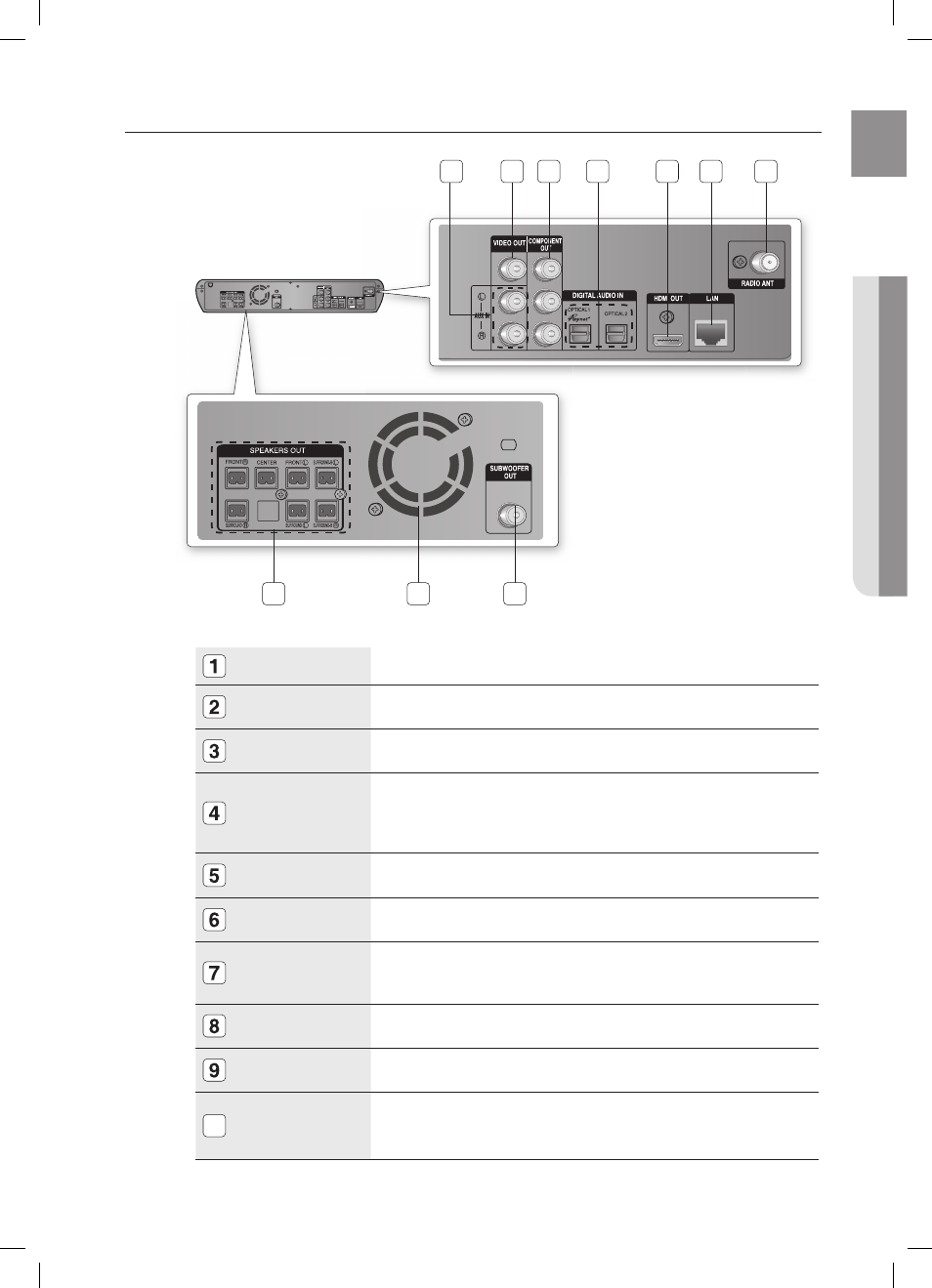

зАДНЯЯ ПАНЕЛЬ
ГНЕЗДА AUX IN Подключение к 2-канальному аналоговому выходу внешнего устройства (например, VCR).
ГНЕЗДО ВИДЕОВЫХОДА
Подключение к гнезду видеовхода на телевизоре (VIDEO IN) к гнезду VIDEO OUT на данном
устройстве.
КОМПОНЕНТНЫЕ
ВЫХОДНЫЕ ВИДЕОГНЕЗДА
Подключение телевизора с компонентными входными видеогнездами к этим гнездам.
ВНЕШНИЕ ЦИФРОВЫЕ
ОПТИЧЕСКИЕ ВХОДНЫЕ
ГНЕЗДА (OPTICAL1,
OPTICAL2)
Используются для подключения внешнего оборудования с поддержкой цифрового выхода.
ГНЕЗДО HDMI OUT
С помощью кабеля HDMI соедините этот выход HDMI OUT с входом HDMI IN на телевизоре
для получения изображения наилучшего качества.
ТЕРМИНАЛ LAN (ЛВС)
Подключите терминал ЛВС к терминалу ЛВС на модеме для обновления программного
обеспечения.
ГНЕЗДО ДЛЯ
КОАКСИАЛЬНОГО КАБЕЛЯ
АНТЕННЫ FM 75Ω
Подключение FM-антенны.
ГНЕЗДО SUBWOOFER
OUT
Подключение громкоговорителей.
ОХЛАЖДАЮЩИЙ
ВЕНТИЛЯТОР Вентилятор всегда вращается при включенном питании. При установке устройства необходимо
обеспечить как минимум 10 см свободного пространства со всех сторон от вентилятора.
10
ВЫХОДНЫЕ РАЗЪЕМЫ
7-КАНАЛЬНОЙ СИСТЕМЫ
ГРОМКОГОВОРИТЕЛЕЙ
Подключение фронтальных, центральных , боковых и тыловых громкоговорителей.
FM
FM
 3 1  5
  10
