5.
Регулировка направления камеры
Так как данная модель не имеет встроенного дисплея, для правильной установки и позиционирования камеры
Лучше подключить регистратор к RCA видео входу штатного головного устройства или к внешнему дисплею.
При отстутвствии дисплея возможно настроить направление объектива камеры при помощи встроенной в регистратор
«лазерной указки» - нажмите и удерживайте кнопку включения лазерной указки – направляйте по красной точке.

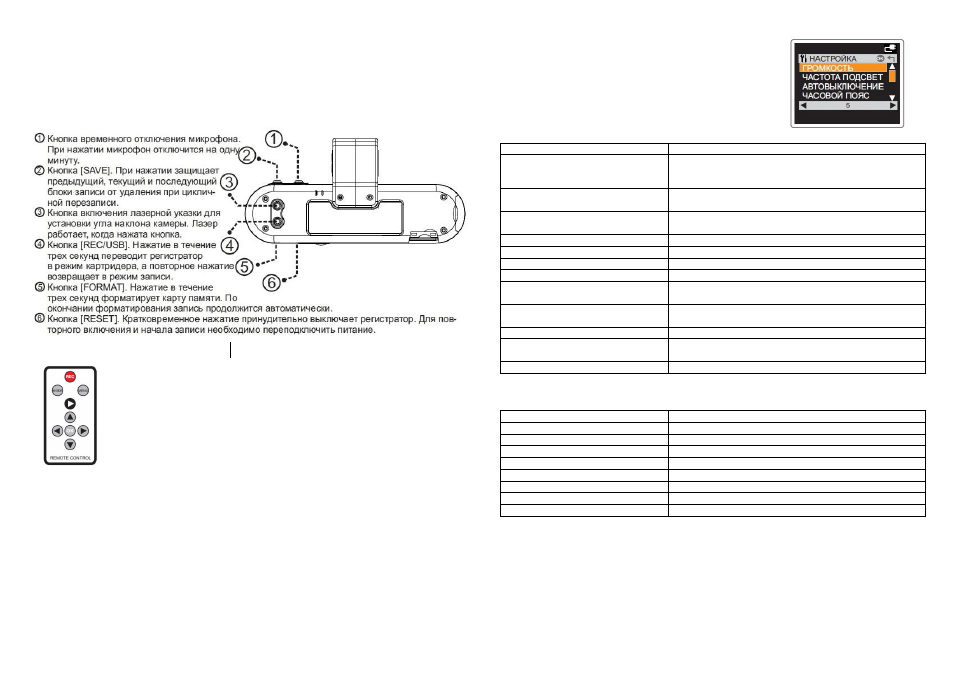

6. Назначение кнопок на регистраторе
7. Пульт ДУ – назначение кнопок
- yf
REC
Стоп/Старт записи в режиме регистратора, Сделать снимок в режиме фото
MODE
Переключение между режимами: Регистратор / Фотоаппарат
MENU
Открыть / Закрыть меню, Перейти на уровень вверх
PLAY
Переход в режим воспроизведения
OK
Подтверждение / Выбор элемента меню / Воспроизведение
ВВЕРХ
Переход по меню вверх
ВЛЕВО
Переход по меню влево
ВПРАВО
Переход по меню вправо
ВНИЗ
Переход по меню вниз
8. Включение и выключение
Подключите питание 12/24 к Jack разъему регистратора или 5В 1А к micro-USB порту.
В роли зарядного устройства может быть : автомобильный адаптер, идущий в комплекте или сетевое зарядное устройство
или мини-USB кабель подключенный к компьютеру. Допускается подключение напрямую в автомобильную цепь питания
питания 12 вольт но обязательно через предохранитель а лучше через автомобильный стабилизатор напряжения.
После подачи питания регистратор включится и автоматически перейдет в режим записи.
Отсоедините зарядное устройство от прикуривателя, от сети или от компьютера. Если питание не будет восстановлено в
течнии 3 секунд, регистратор корректно завершит запись файла используя внутренний аккумулятор и выключится.
9. Меню настройки регистратора
Подключите регистратор к телевизору, а к самому регистратору питание.
Остановите запись кнопкой REC и откройте меню кнопкой MENU.
Управляя стрелками выберите второй пункт НАСТРОЙКА и нажмите ОК
Инструкция автомобильного видеорегистратора DATAKAM GS-610 Стр.4
Назначение клавиш при работе в МЕНЮ НАСТРОЙКИ
MENU – вход/ выход из режима настройки ( при выключенном режиме записи!)
Джойстик Вниз – переход по меню вниз.
Джойстик Ввверх – переход по меню ввверх.
Джойстик Влево – переход влево, перебор установок
Джойстик Вправо – переход вправо, перебор установок
OK (Нажатие на джойстик ) – переход к пункту меню
Image Param - НАСТРОЙКА ИЗОБРАЖЕНИЯ (значок Камера)
Video resolution - РАЗРЕШЕНИЕ ВИДЕО
Выбор разрешения записи от 320х240 до 1920х1080 пикселей
Scene – СЦЕНАРИИ ( Выбор режимы съемки)
Auto/ Sunset/ Portrait/ Landscape/ Sports/ Night Scenery/ Night Portrait
АВТО/ НОЧНОЙ ПОРТРЕТ/ НОЧНАЯ СЪЕМКА/ СПОРТ/ ЛАНДШАФТ/
ПОРТРЕТ/ ЗАКАТ
Digital effect - ЦИФР.ЭФФЕКТЫ
Off/ Art/ Sepia/ Negative/ Monochrome/ Vivid
АРТ / СЕПИЯ / НЕГАТИВ /МОНОХРОМНЫЙ / ЯРКИЙ/ ВЫКЛ.
White Balance - БАЛАНС БЕЛОГО
Auto/ Incandescent/ Sunny/ Cloudy/ Fluorescent
АВТО/ ЛАМПА НАКАЛИВ/ СОЛНЕЧНО/ ПАСМУРНО/ ФЛУОРЕСЦЕНТ.
ISO
Auto/ 100/ 200/ 400/ 800/ 1600 - АВТО/ 100/ 200/ 400/ 800/ 1600
EV - ЭКСПОЗИЦИЯ
-2.0/-1.7/-1.3/-1.0/-0.7/-0.3/ 0/ +0.3/ +0.7/ +1.0/ +1.3/ +1.7/ +2.0
Contrast - КОНТРАСТНОСТЬ
Standard/ Hard/ Soft - СТАНДАРТНЫЙ/ РЕЗКИЙ/ МЯГКИЙ
Sharpness - РЕЗКОСТЬ
Standard/ Hard/ Soft - СТАНДАРТНЫЙ/ РЕЗКИЙ/ МЯГКИЙ
Duration - ДЛИТЕЛЬНОСТЬ (Установка
времени общей записи на карту памяти)
No/ 15 minutes/ 30 minutes/ 45 minutes
НЕТ/15 мин/ 30 мин/ 45 мин (выберите НЕТ)
Recycle record - ЦИКЛИЧНОСТЬ
No/ 1 minute/ 5 minutes/ 10 minutes/ 15 minutes/ 30 minutes/ 45 minutes
НЕТ/ 1 мин/ 5 мин/ 10 мин/ 15 мин/ 30 мин/ 45 мин
USB in – АВТОВКЛЮЧЕНИЕ
YES/ No - ДА / НЕТ
Shutdown delay – ЗАДЕРЖКА ВЫКЛ,
No/ Power off/ 10 seconds/ 5 minutes
Нет/ Выключение/ 10 сек./ 5 мин.
Motion Detect - Дет.движения
On/ Off - ВКЛ./ ВЫКЛ.
System Setup - SНАСТРОЙКИ СИСТЕМЫ (значок Инструменты)
Volume - ГРОМКОСТЬ
Регулировка громкости от 0 до 10
Flicker- МЕРЦАНИЕ
Выбор частоты электросети 50Hz/60Hz - для РФ выберите 50Hz
Auto power off - АВТОВЫКЛЮЧЕНИЕ
ВЫКЛ/ 1 мин/ 3 мин/ 5мин - авто выключение при бездействии
TV out - ТВ ВЫХОД
Выбор типа видеосигнала на AV выходе PAL/NTSC
Stamp - ШТАМП ДАТЫ
Отображать дату/время в кадре: ВКЛ./ ВЫКЛ.
Date & Time - ДАТА И ВРЕМЯ
Установка даты и времени, выбор формата отображения
Format storage card - ФОРМАТИРОВАНИЕ
Форматирование карты памяти ДА / НЕТ
Reset - СБРОС НАСТРОЕК
Сброс всех настроек на заводские ДА / НЕТ
Version - ВЕРСИЯ ПО
Версия прошивки вида: V2.23 B5-MF E2
Language - ВЫБОР ЯЗЫКА МЕНЮ
Доступные языки: Английский, Китайский (в некоторых прошивках опционально Русский, Корейский)
10.
Режимы работы
Существует 3 три режима работы устройства: Режим видео регистратора; Режим фотоаппарата; Режим воспроизведения.
Для переключения между режимами используется кнопка [MODE].
Для перехода в режим воспроизведения – кнопка [PLAY].
Инструкция автомобильного видеорегистратора DATAKAM GS-610 Стр.5
