PIN 19

PIN 1

2 4 6 8 10 12 14 16 18

3 5 7 9 11 13 15 17

P223W

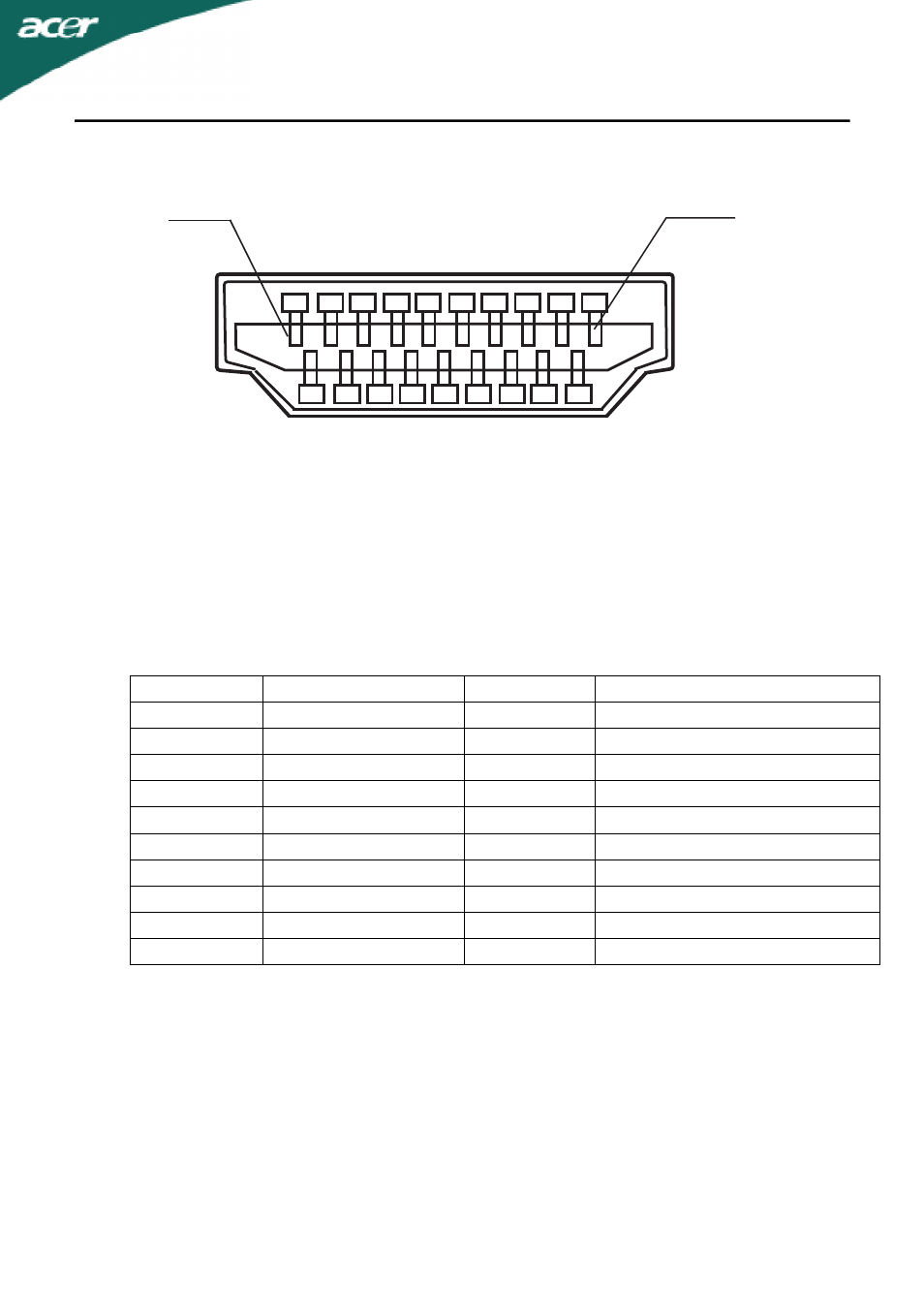

Назначение контактов разъема HDMI

НОМЕР КОНТАКТА

СИГНАЛ

НОМЕР КОНТАКТА

СИГНАЛ

1

Данные TMDS 2 +

11

Экран тактового сигнала TMDS

2

Экран сигнала данных TMDS 2

12

Тактовый сигнал TMDS -

3

Данные TMDS 2 -

13

CEC

4

Данные TMDS 1 +

14

Зарезервирован (не используется на устройстве)

5

Экран сигнала данных TMDS 1

15

SCL

6

Данные TMDS 1 -

16

SDA

7

Данные TMDS 0 +

17

Земля DDC/CEC

8

Экран данных TMDS 0

18

Питание + 5 В

9

Данные TMDS 0 -

19

Обнаружение «горячего» подключения

10

Тактовый сигнал TMDS +

20

RUU-11
