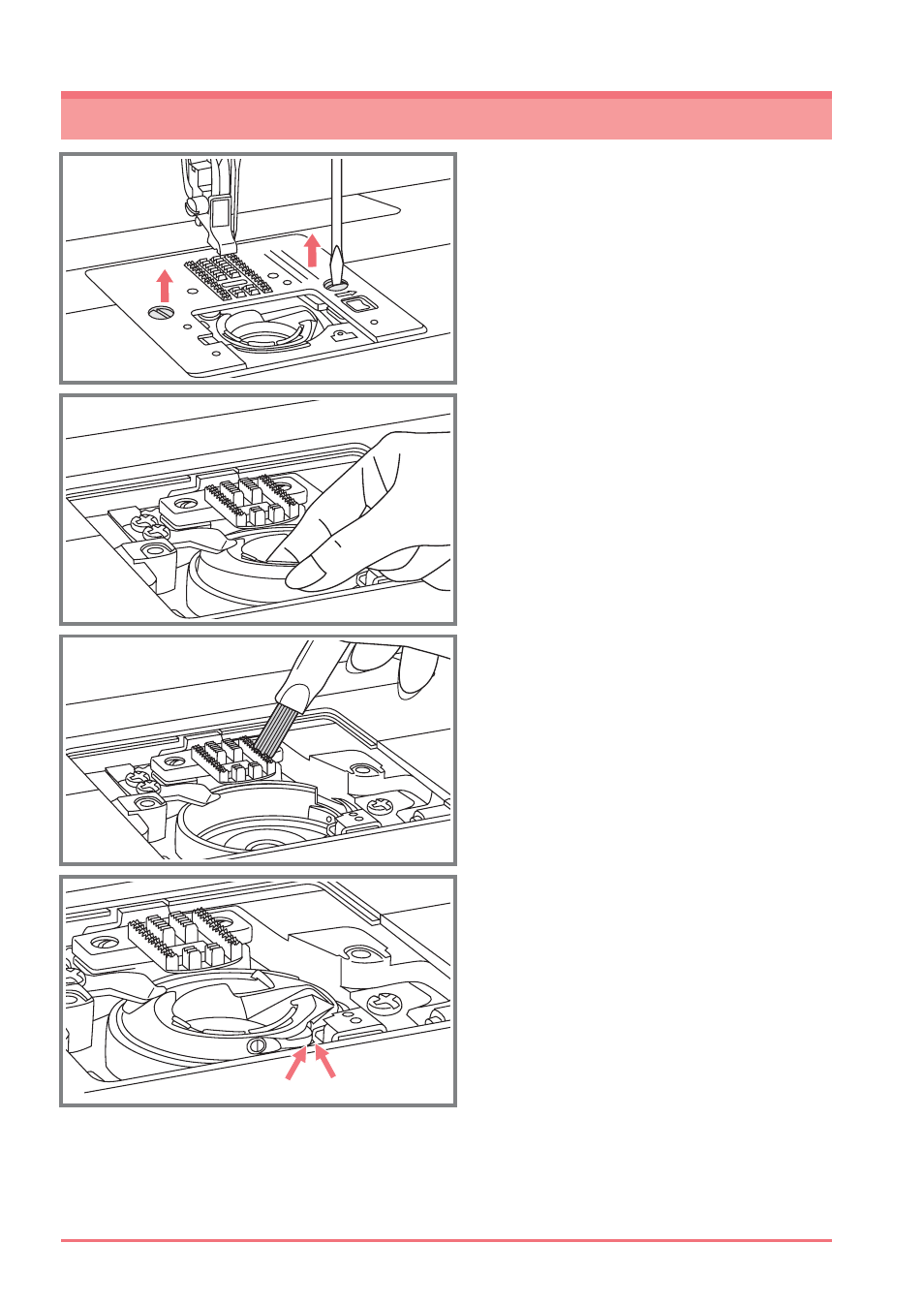

3. Снимите прижимную лапку. Открутите
винты фиксации игольной пластины и
снимите игольную пластину.
4. Аккуратно выньте челночную вставку.
5. Почистите кисточкой зубчики нижнего
транспортера ткани, детали механизма
челночного устройства и протрите их сухой
мягкой тканью.
6. Установите на место челночную вставку так,
чтобы носик челночной вставки (а) упирался
в ограничитель (b) (см. рис. 6).
Необходимо, чтобы вставка была установлена
ровно и правильно, иначе может произойти
пробивка иглой челночной вставки.
Обязательно проверьте правильно сть
установки, медленно поверните маховое
колесо на себя и проверьте, чтобы игла не
ударялась в челночную вставку, а проходила
в специальную прорезь на ней.
После чистки и правильной установки
челночной вставки, установите игольную
пластину, закрепив ее винтами, вставьте
шпульку, поставьте прижимную лапку на
место и можете продолжать работать.
