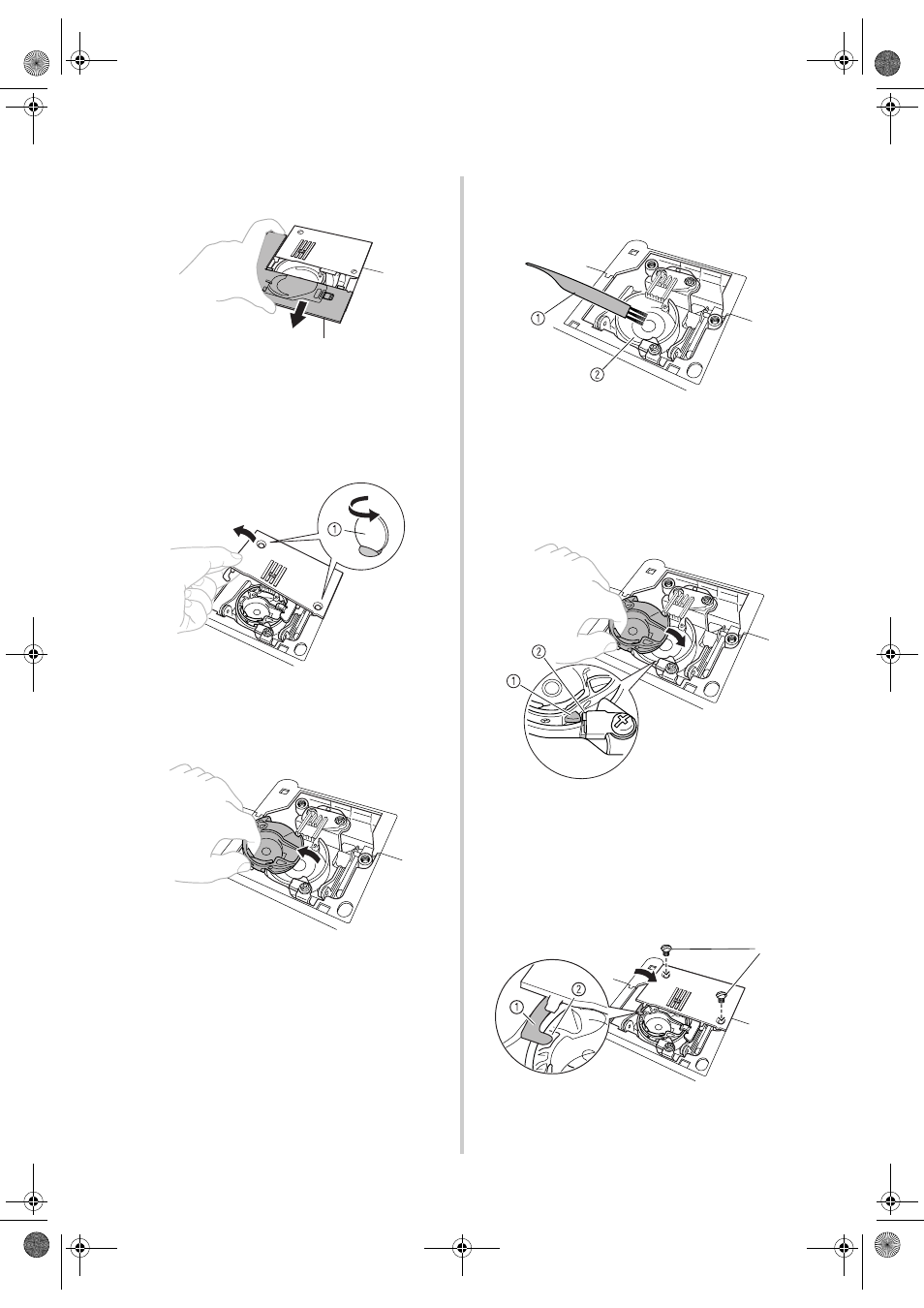

4
Возьмитесь за обе стороны крышки игольной
пластины и снимите ее, сдвинув на себя.
1 Крышка игольной пластины
5
При помощи монеты открутите два винта.
Приподнимите край игольной пластины, как
показано на рисунке, и снимите ее, сдвинув
влево.
1 Используйте монету или отвертку
6
Возьмитесь за шпульный колпачок и
вытащите его налево.
7
При помощи щеточки или пылесоса удалите
пыль из челнока и из окружающих его
механизмов и с поверхностей.
1 Щеточка для очистки
2 Челнок
• Не смазывайте маслом шпульный колпачок.
8
Вставьте шпульный колпачок таким образом,
чтобы выступ на шпульном колпачке совпадал
с пружиной.
1 Выступ
2 Пружина
9
Установите игольную пластину, сдвинув ее
вправо до конца, и затяните винты.
Убедитесь, что язычок на левой стороне
игольной пластины совмещается с выемкой
на шпульном колпачке.
1 Язычок
2 Выемка
3 Винты
