Глава 6 Измеритель мощности и источник света
Мониторинг мощности и потерь
97
Мониторинг мощности
1
Выполните очистку и проверьте входной порт тестера
и разъемов на источнике, а также эталонного шнура для
тестирования.
2
Подключите тестер к источнику, как это показано на рис. 31.
3
Включите источник. На модуле CertiFiber Pro нажмите кнопку
рядом с портом VFL и удерживайте ее нажатой 3 секунды.
4
На главном экране коснитесь ИНСТРУМЕНТЫ, а затем —
Измеритель мощности/источник света.
5
Режимом работы измерителя мощности по умолчанию является
Auto CertiFiber Pro. Если источник не является тестером CertiFiber
Pro, коснитесь , чтобы выбрать правильный режим работы.
На рис. 32 показан измеритель мощности и его элементы управления.
GPU138.EPS

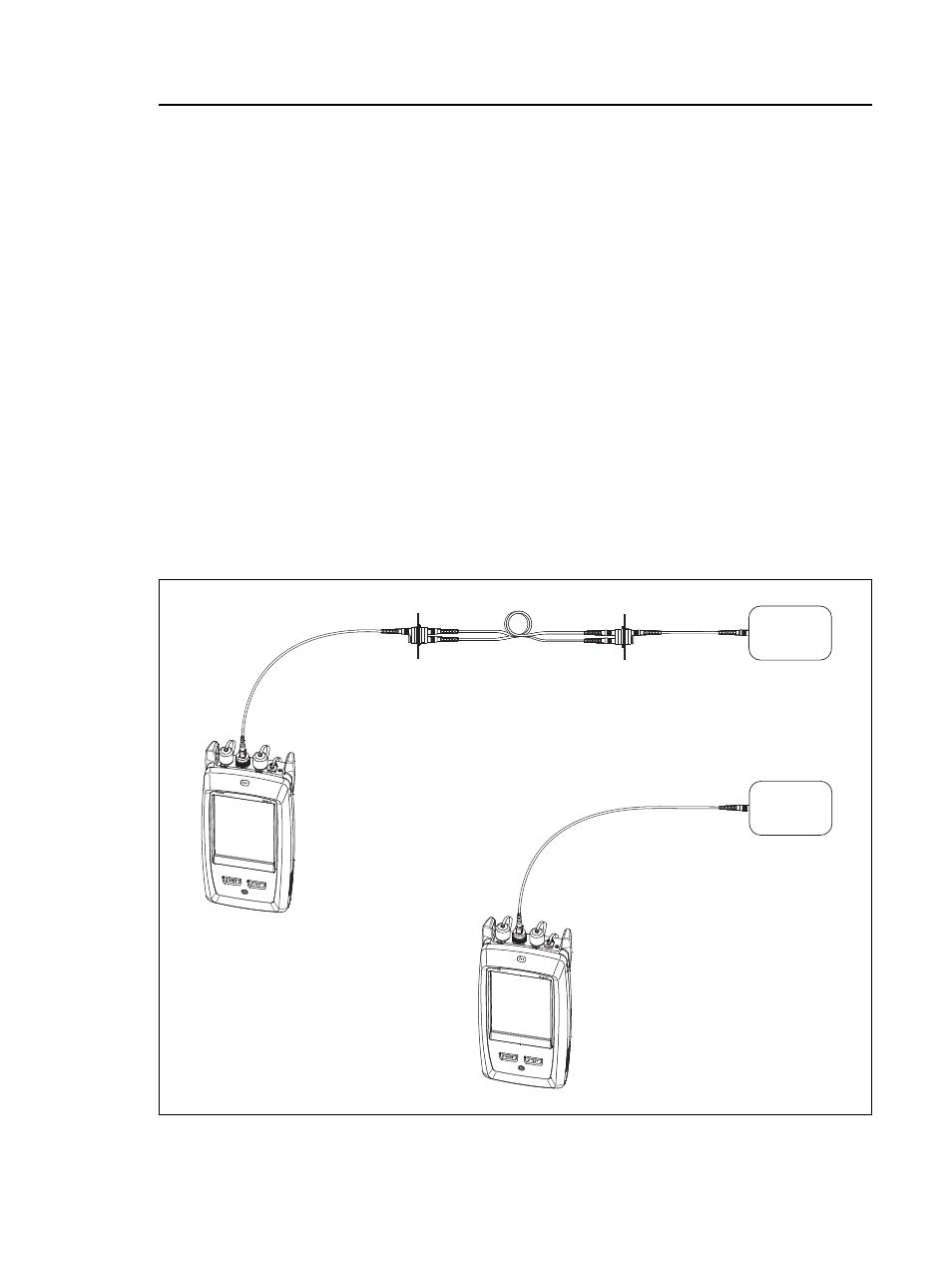

Рис. 31. Схема соединений для мониторинга оптической мощности и потерь
Мощность на
конце линии
Мощность
оптического
источника
Оптическая сетевая
интерфейсная плата или
источник оптической
мощности
