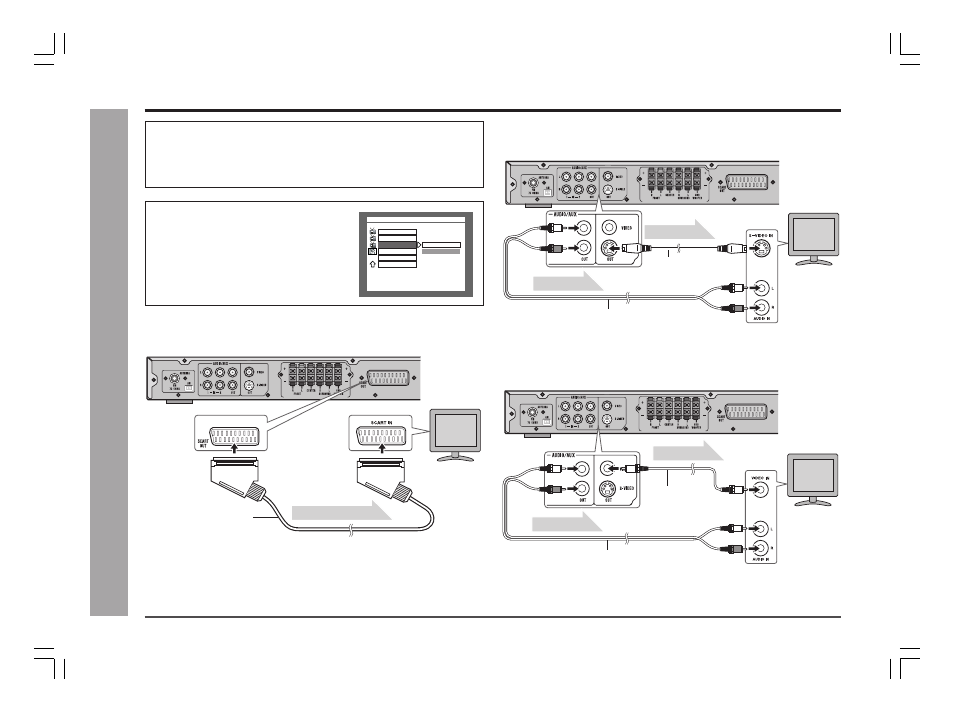

Подсоединение к телевизору, видеомагнитофону и т.д.

Подсоединение к телевизору с гнездом SCART

Подсоединение к телевизору с гнездом

входа S-video

Подсоединение проводов системы

- Подсоединение к ТВ, ВКМ и т.д. -

Внимание:
• Перед выполнением каких-либо подключений отключайте все другое

оборудование.

• Не подсоединяйте телевизор или видеомагнитофон к гнездам SCART OUT,

S-VIDEO OUT и VIDEO OUT одновременно. Аппарат поддерживает только
одно подключение.

Настройка видеовыхода (VIDEO OUTPUT)
При подсоединении к гнезду SCART OUT или
S-VIDEO, настройте соответствующим
образом выход VIDEO OUTPUT. Метод
приводится на стр. 20.

Подсоединение к телевизору с гнездом

видеовхода

-- GENERAL PAGE --

TV TYPE

MAIN PAGE

SET VIDEO OUTPUT

OSD LANG
SCR SAVER

TV DISPLAY

S-VIDEO

SCART

VIDEO OUTPUT

Телевизор

Телевизор

К гнезду
входа SCART

Видео/Аудиосигнал

Кабель SCART
(входит в комплект)

Аудиосигнал

Видеосигнал

Кабель S-video
(есть в продаже)

К гнездам
аудиовхода

К гнезду входа
S-video

Аудиосигнал

Видеосигнал

К гнездам
аудиовхода

К гнезду
видеовхода

Аудиокабель
(есть в продаже)

Телевизор

Аудиокабель
(есть в продаже)

Видеокабель
