Инструкция по эксплуатации УАЗ 390945 ГБО
Страница 18
18
Газовый фильтр
Газовый фильтр (рис.11) устанавливается на правом
брызговике подкапотного пространства для автомобилей
УАЗ-3163, УАЗ-23602 и на поперечине рамы для автомобиля
УАЗ-390945. Через 10000 км пробега рекомендуется производить
техническое обслуживание газового фильтра. При проведении
ТО замена катриджа при необходимости.
В техническое обслуживание входит:
- очистка верхнего корпуса 1 и нижнего корпуса 4 мягкой
тканью или сжатым воздухом;
- при необходимости замена картриджа фильтра 3;
- проверка фильтра на герметичность с помощью мыльной
воды.
Газопроводы
Газопроводы высокого давления от баллона к газовому
редуктору, от заправочного устройства к газовому боллону,
выполнены из медных трубок с наружным диаметром 8; 6 мм.
Для трубопроводов низкого давления, используются резиновые
шланги с хомутами.

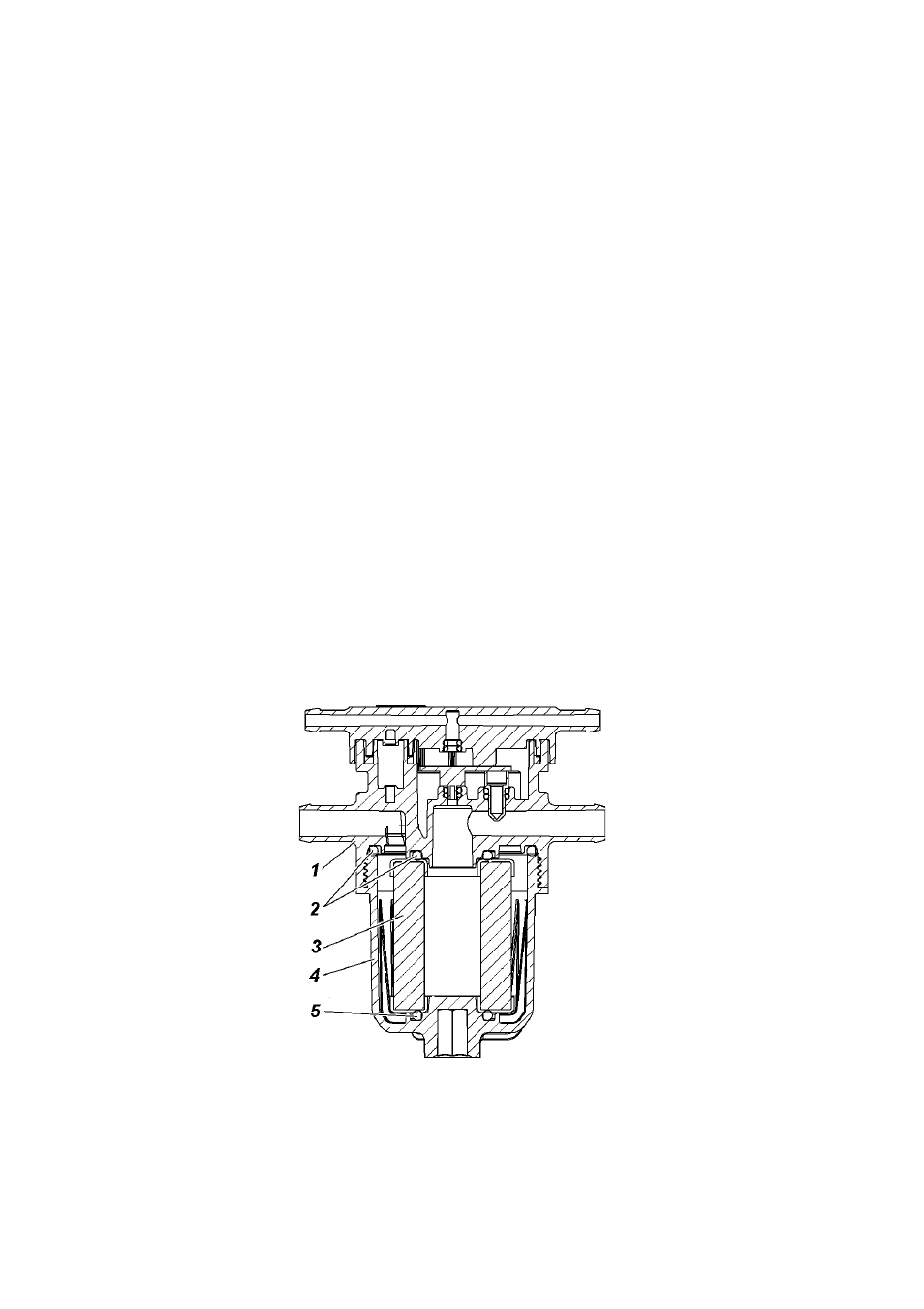

Рис. 11. Газовый фильтр:
1 -верхний корпус; 2 -кольца верхнего корпуса; 3 -картридж фильтра;
4 -нижний корпус; 5 -кольцо нижнего корпуса
