8
Подключение карты
Для тог чтобы подключить карта к компьютеру и начать процесс конфигурации:
1
Вставьте конец прилагаемого конфигурационного кабеля RJ-45 в порт настройки на
карте карта (см. Рис. 5).
ПРИМЕЧАНИЕ:
Пользователь может задать параметры карты посредством порта
настройки, даже если нет подключения к сети. Порт Ethernet на карте не подходит для
конфигурации. карта
2
Вставьте другой конец последовательного кабеля в последовательный COM-порт
компьютера.
3
Подключите активный кабель Ethernet (в комплект поставки не входит) к порту
Ethernet на карте Программа управления ИБП Dell (см. Рис. 5).
В течение примерно двух минут дождитесь равномерного мигания светодиодного
индикатора данных ИБП, указывающего на работу в нормальном режиме.
Порт Ethernet
Порт настройки
ПК
Ethernet

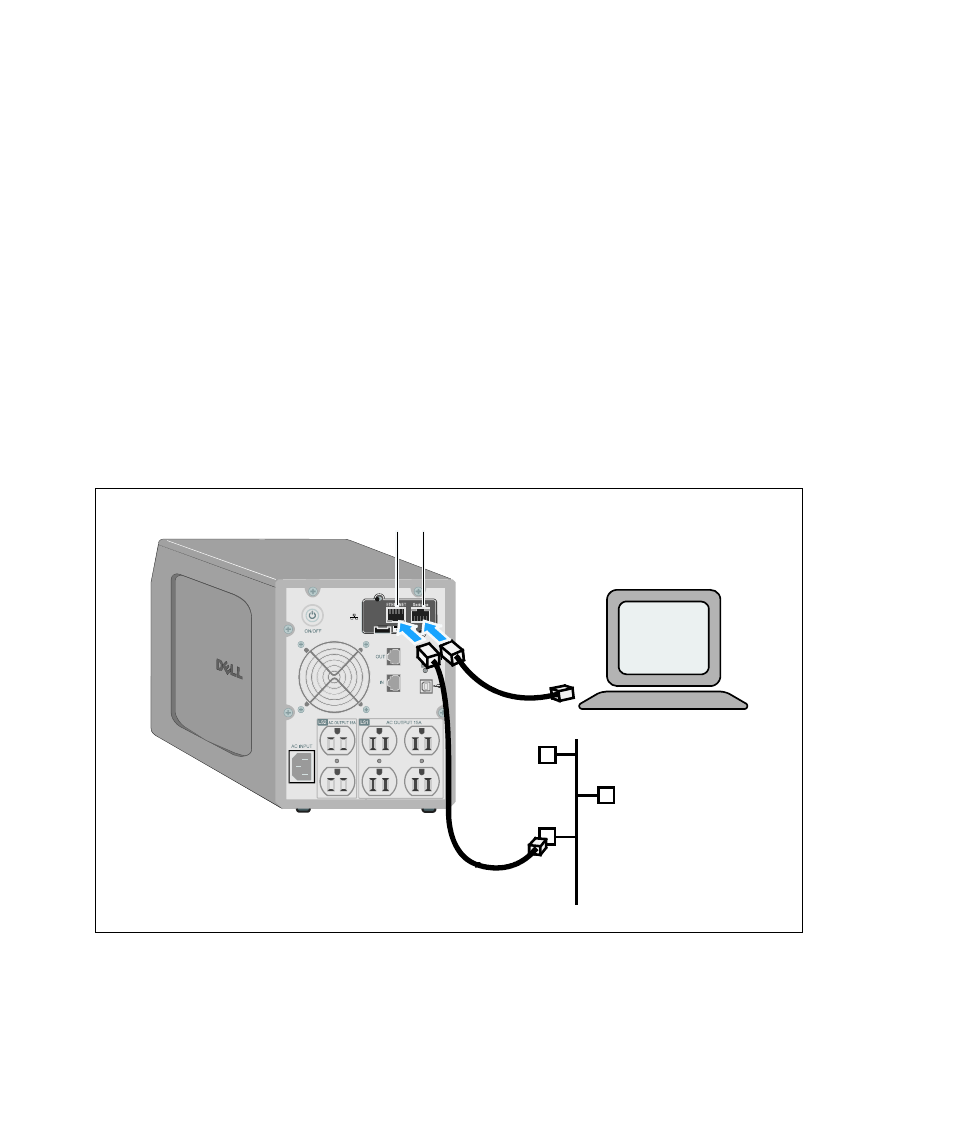

Рис. 5. Подключение карты
