Dell Inspiron 620 - Инструкция (Страница 28)

Назад на страницу содержания
Передняя панель ввода/вывода
Руководство по обслуживанию Dell™ Inspiron™ 620
Снятие передней панели ввода /вывода
Установка передней панели ввода -вывода
Снятие передней панели ввода /вывода
1. Выполните инструкции , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Снимите переднюю лицевую панель (см. раздел Снятие передней лицевой панели ).
4. Отсоедините кабели передней панели ввода -вывода от разъемов AUDIOF1, USBF1 и USBF2 на системной плате (см. раздел Элементы системной
платы ).
5. Выверните два винта , которыми передняя панель ввода-вывода крепится к передней панели.

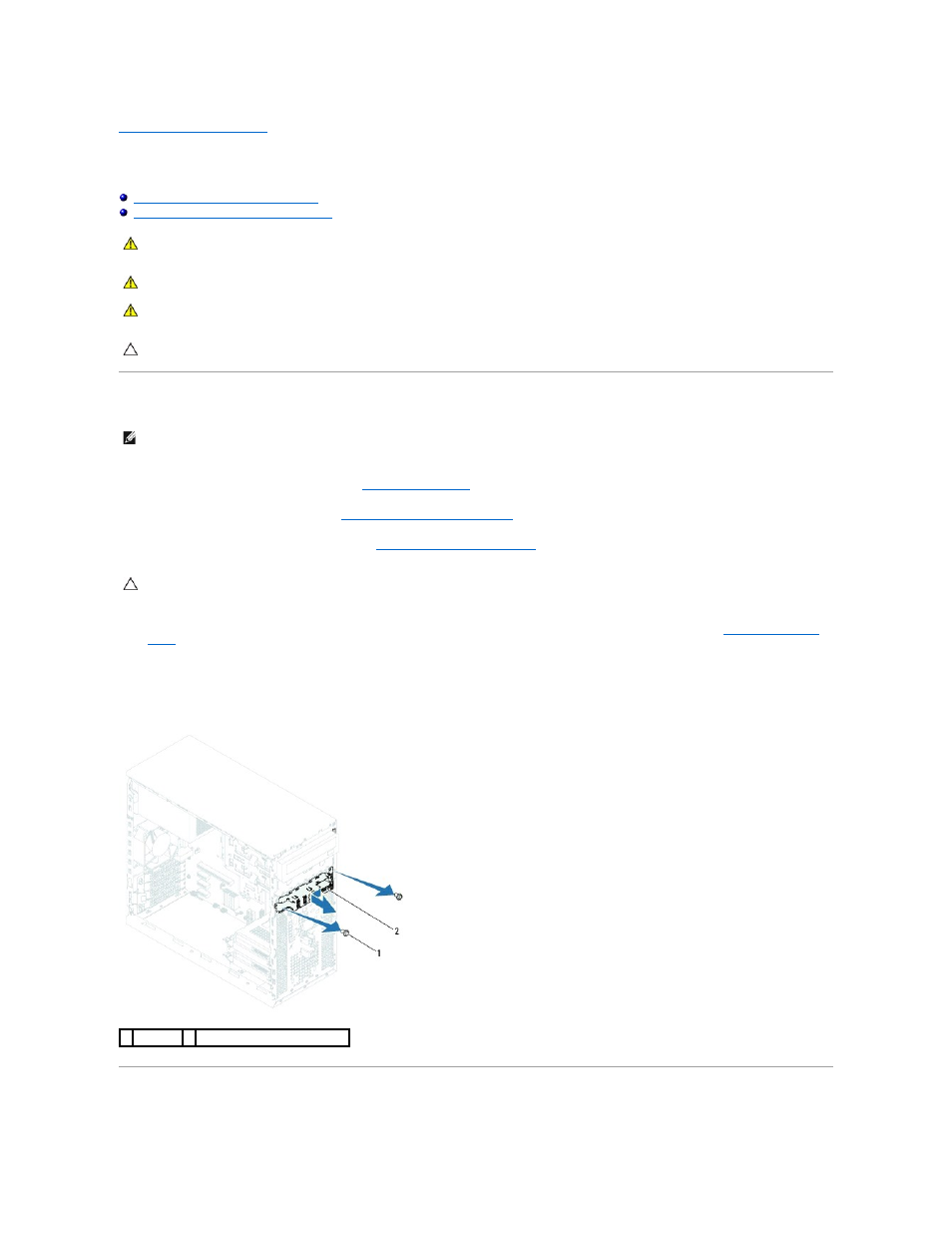

6. Сместите переднюю панель ввода -вывода по направлению к боковой стороне, как показано на изображении, чтобы освободить фиксаторы
передней панели и снять панель ввода -вывода.
Установка передней панели ввода -вывода
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ОСТОРОЖНО ! Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем , как открывать
корпус .
ОСТОРОЖНО ! Не разрешается работать на компьютере , с которого сняты какие-либо крышки (включая крышки корпуса компьютера,
лицевые панели , заглушки, заглушки передней панели и т.д.).
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На ущерб, вызванный
неавторизованным обслуживанием , гарантия не распространяется.
ПРИМЕЧАНИЕ . Запомните , как уложены все снимаемые кабели, чтобы вы могли правильно уложить их обратно при установке новой верхней
панели ввода -вывода.
ПРЕДУПРЕЖДЕНИЕ . Соблюдайте особую осторожность при снятии передней панели USB из компьютера. Неосторожные действия могут
привести к повреждению разъемов кабеля и зажимов для укладки кабеля .
1 винты (2) 2 передняя панель ввода/вывода
