Контроль
63

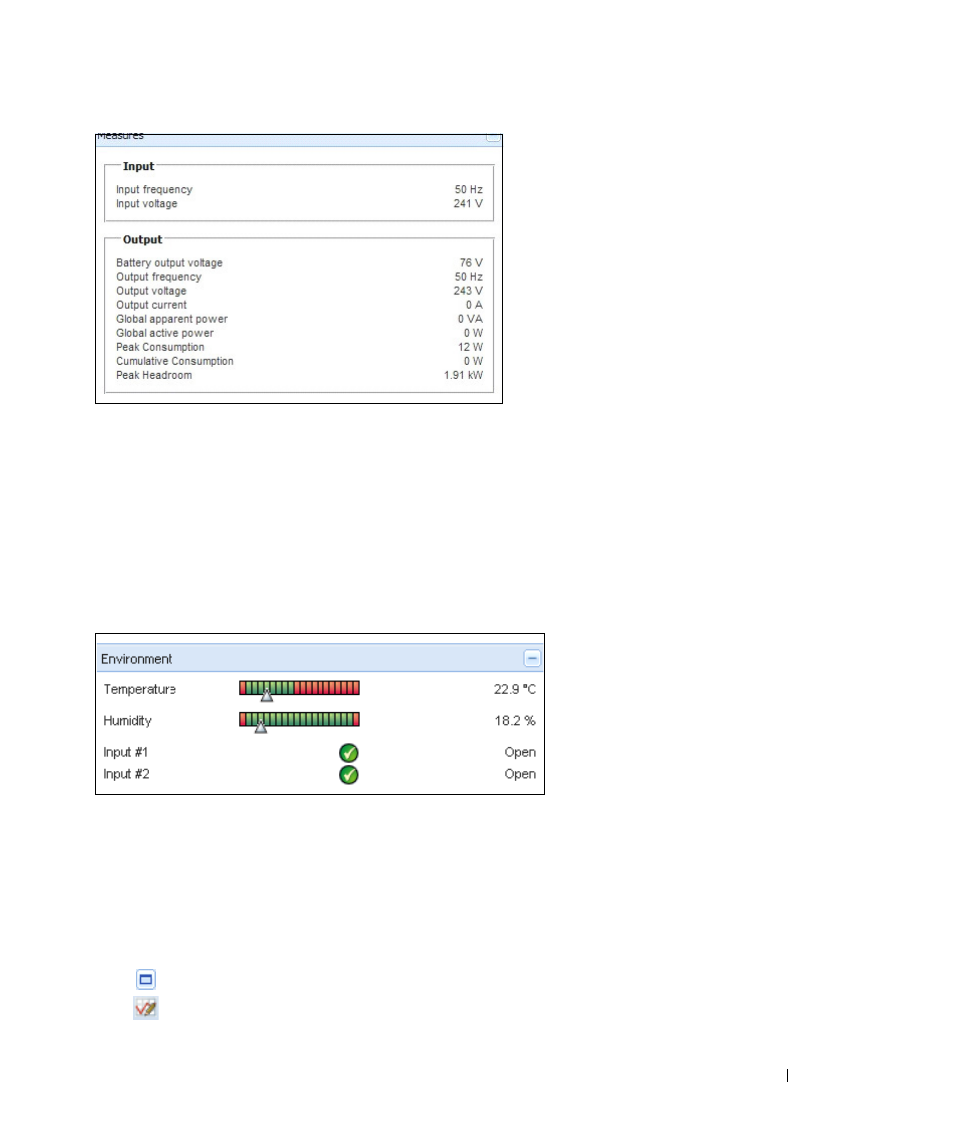

Рисунок 48. Панель измерений
Панель окружающей среды
Эта панель отображает данные датчиков выбранного устройства (см.Рисунок 49):
• Датчик температуры: температура (° C)
• Влажность:Уровень влажности
• Вход №1: Состояние первого контакта (открыт/закрыт)
• Вход №2: Состояние второго контакта (открыт/закрыт)
Рисунок 49. Панель окружающей среды
Панель графиков
Эта панель отображает график основных измерений выбранного устройства (см.Рисунок 50).
Чтобы прочитать значения, поместите курсор мыши на графике.
• Над ним появится вертикальная линия, и вы можете прочитать значения в поле для выбранной
даты.
•
кнопка позволяет увеличить график.
•
кнопка позволяет выбрать данные для отображения на графике (см.).Рисунок 51).
