Инструкция по эксплуатации Dell Inspiron 17 3737
Страница 41
Advertising
Извлечение
системной
платы |
41

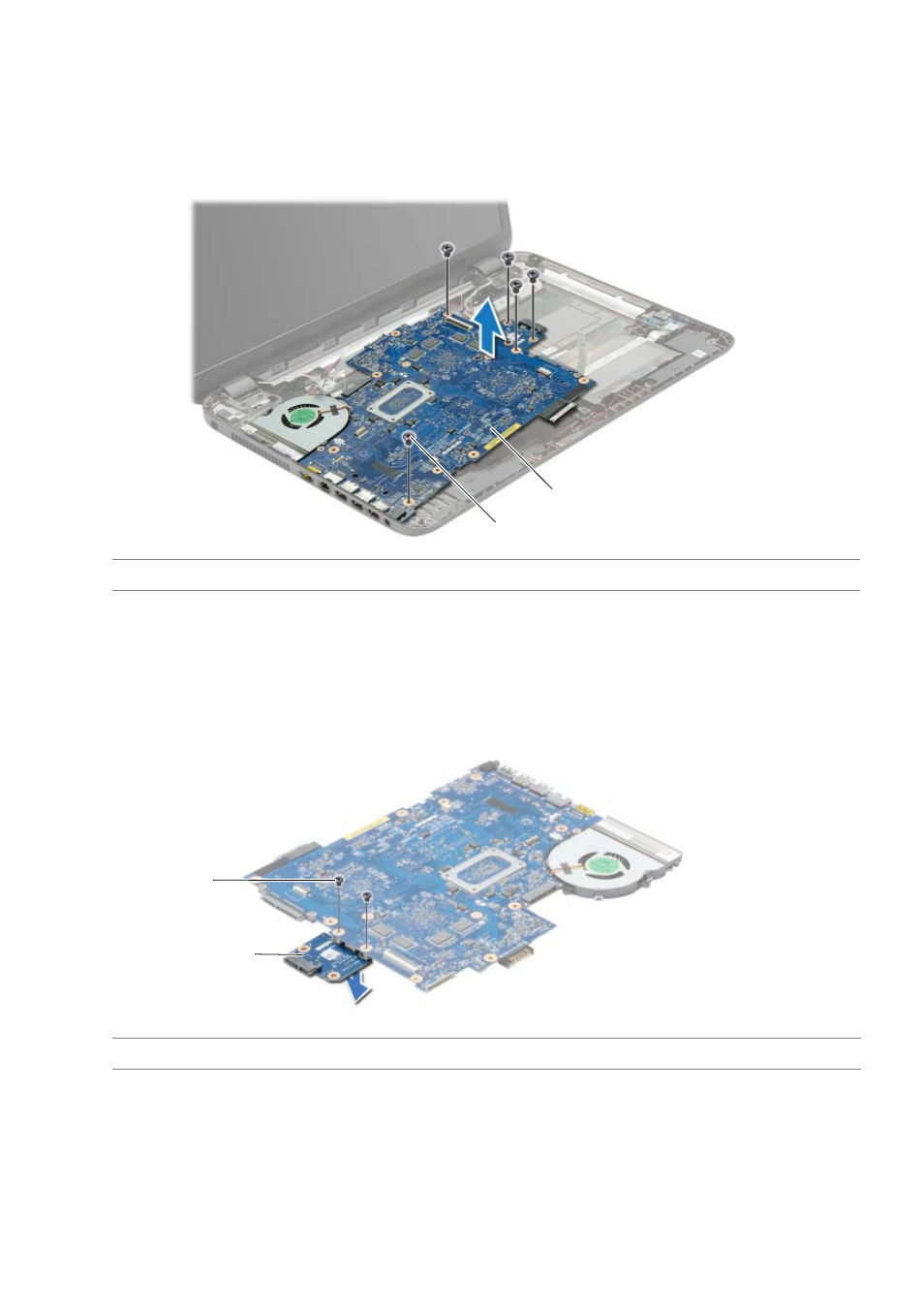

5 Выверните винты, которые крепят системную плату к корпусу компьютера.
6 Приподнимите системную плату под углом и извлеките ее порты из слотов на
корпусе компьютера.
7 Приподнимите системную плату в сборе и снимите ее с корпуса компьютера.
8 Переверните системную плату в сборе.
9 Выверните винты, которыми плата интерпозера жесткого диска крепится к системной
плате в сборе.
10 Отсоедините плату интерпозера жесткого диска от системной платы в сборе.
11 Снимите вентилятор. См. раздел «Снятие вентилятора» на стр. 44.
12 Снимите радиатор. См. раздел «Снятие радиатора» на стр. 46.
1
винты (5)
2
системная плата в сборе
1
винты (2)
2
плата интерпозера жесткого диска
1
2
1
2
