Инструкция по эксплуатации Dell Inspiron 2650
Страница 97
96
Добавление и Замена узлов и к омпонентов
www
.dell.com | support.dell.com
9

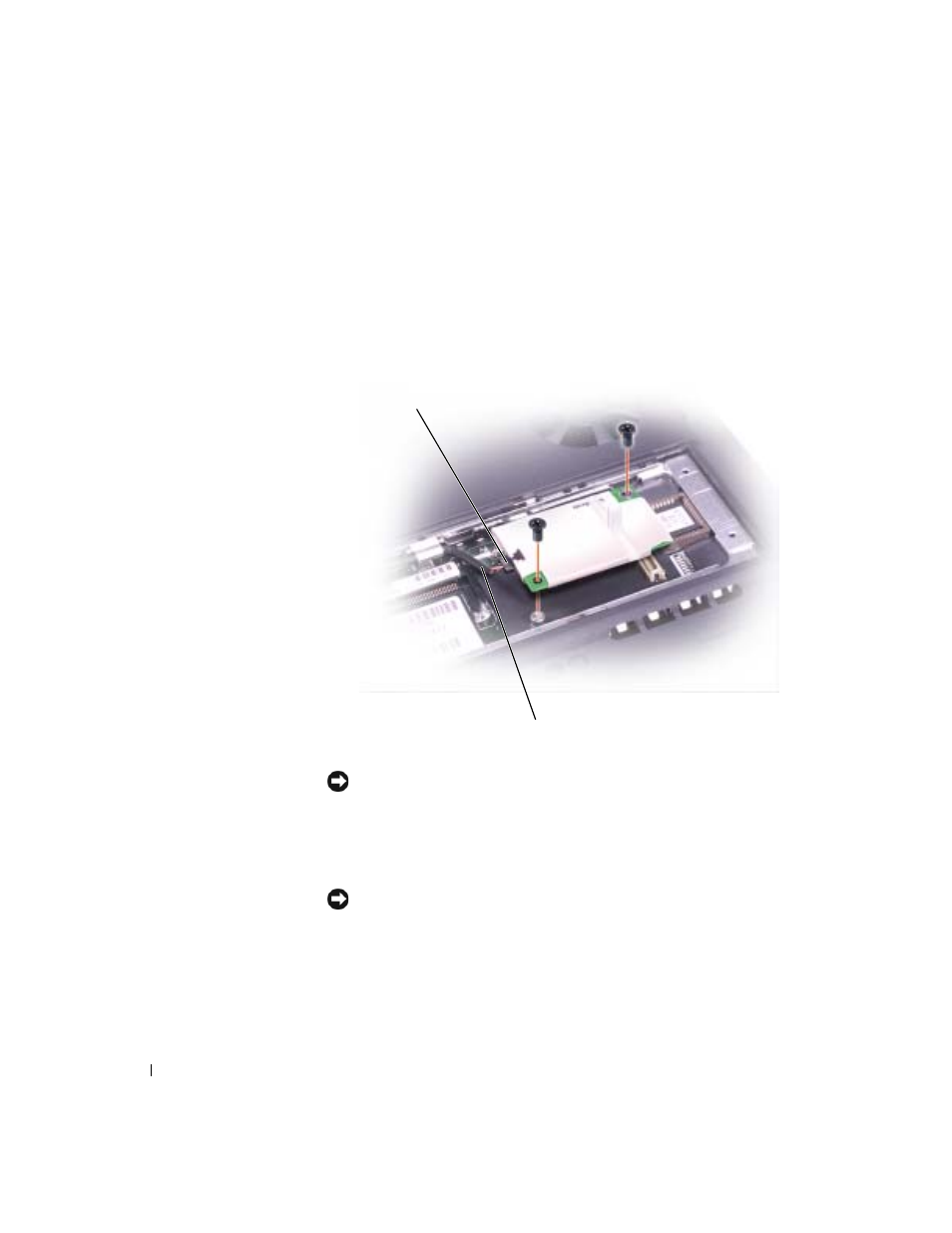

Во время замены модема вытащите имеющийся модем:
a
Выверните винты, прикрепляющие модем к системному блоку,
и отложите их в сторону.
b
Потяните кверху за прикрепленный язычок, чтобы вытащить
модем из разъема в системном блоке, и разъедините кабель
модема.
10
Соедините кабель модема с новым модемом.
ПРИМЕЧАНИЕ: Разъемы кабеля подогнаны для правильной
вставки, не прилагайте усилий при соединении.
11
Выровняйте модем с отверстиями для винтов и вдавите модем
в разъем на системном блоке.
12
Затяните винты, чтобы прикрепить модем к системному блоку.
ПРИМЕЧАНИЕ: Установите на место крышку модема так, чтобы она
правильно расположилась вокруг кромок, без выпуклости в центре
крышки. Затягивание винта крышки модема, если крышка
установлена неправильно, может привести к повреждению
компьютера.
разъем модемного кабеля
кабель модема
