19
Русский
ANTENNA-IN TV-OUT
TO TV EXT 1 TO VCR/SAT EXT 2
MAINS
HDMI
OUT
CVBS OUT
S-VIDEO OUT
VIDEO OUT COAXIAL
DIGITAL OUT AUDIO OUT
AUDIO
R L
TV
B
C
Шаг 2. Дополнительные подключения
Телевизионная приставка/
спутниковый ресивер
Подключение к кабельному
или спутниковому ресиверу
Вариант 1
Если у кабельного или спутникового
ресивера есть только один разъем для
выхода антенны (RF OUT или TO TV),
дополнительные сведения изложены в главе
“Основные подключения - Подключение
антенных кабелей”.

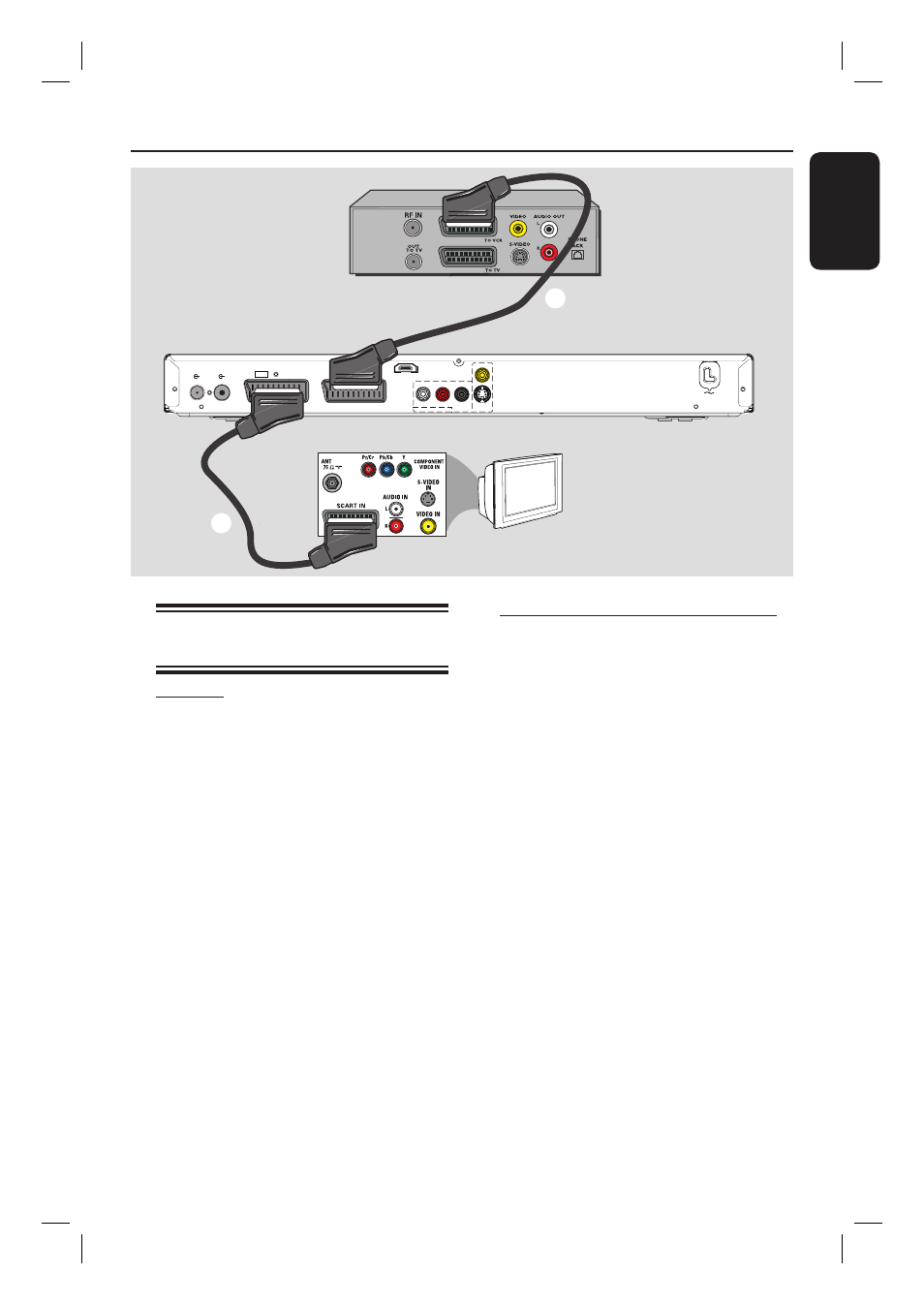

Вариант 2 (как показано на рисунке вверху)
Если кабельный или спутниковый
ресивер снабжен разъемом для
выхода Scart
A Оставьте существующее антенное
подключение от кабельного или
спутникового ресивера к телевизору.
B При помощи кабеля Scart (прилагается)
подключите разъем EXT1 TO TV
устройства записи к соответствующему
входу SCART телевизора.
C С помощью другого кабеля SCART (в
комплект не входит) подключите разъем
EXT2-TO VCR/SAT устройства записи к
разъему Scart (обычно имеющему
обозначение TV OUT или TO VCR) на
кабельном или спутниковом ресивере.
Полезный совет:
– Если ваш телевизор подключен к
устройству записи через разъемы
компонентного видео (Y Pb Pr), подключите
внешний спутниковый ресивер/кабельную
приставку к разъему EXT1 TO TV.
