Inspiron 400



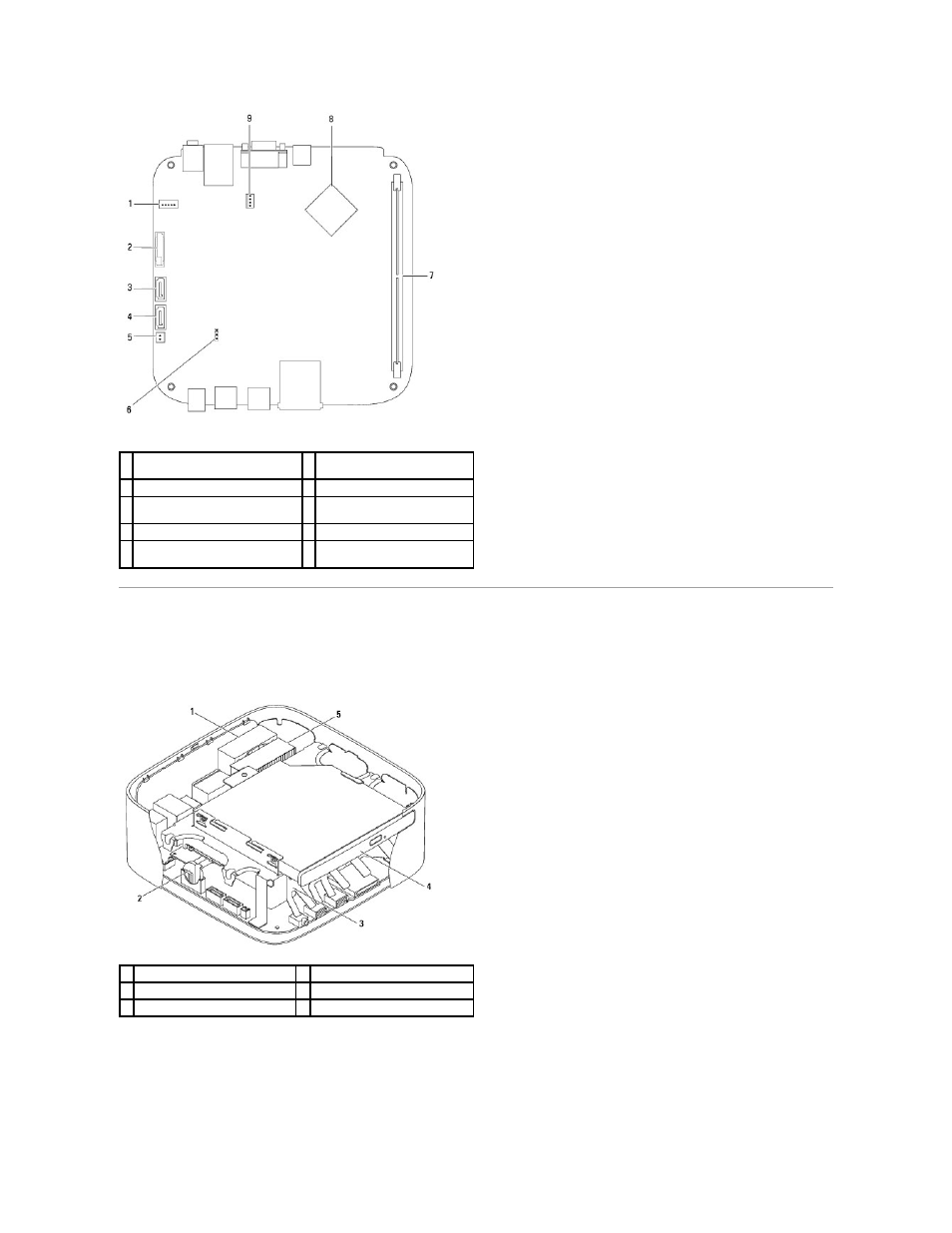

Вид изнутри



Элементы системной платы

1 разъем питания SATA (SATAPWR1)

2 отсек аккумулятора типа

«таблетка»

(BAT1)

3 разъем устройства SATA (SATA2)

4 разъем устройства SATA (SATA1)

5 разъем питания оптического

дисковода

(ODD_PWR1)

6 перемычка CMOS (CMOS1)

7 разъем модуля памяти (DIMM1)

8 процессор

9 разъем вентилятора системного

блока

(SYSFAN1)





1 вентилятор системного блока

2 аккумулятор типа «таблетка»

3 отсек диска

4 оптический дисковод

5 радиатор процессора
