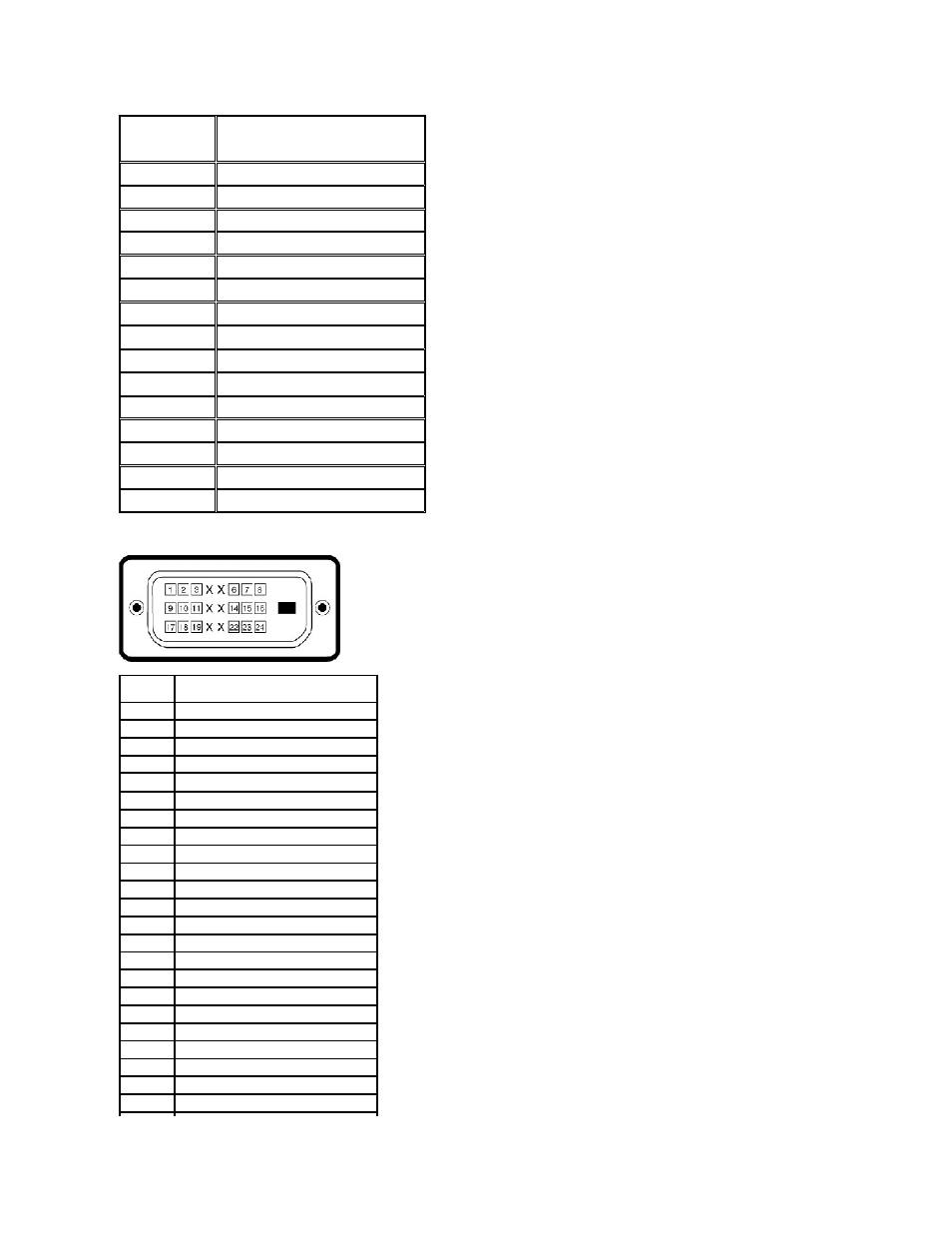

Разъем DVI
Номер
контакта 15-контактный разъем
подключенного
сигнального кабеля
1 Видео – красный
2 Видео – зеленый
3 Видео – синий
4 ЗЕМЛЯ
5 Самопроверка
6 ЗЕМЛЯ -К
7 ЗЕМЛЯ -З
8 ЗЕМЛЯ -С
9 Компьютер 5 В/3,3 В
10 ЗЕМЛЯ -синхр.
11 ЗЕМЛЯ
12 Данные DDC
13 Строчная синхронизация
14 Кадровая синхронизация
15 Тактовый сигнал DDC
Номер
контакта 24-контактный разъем подключенного
сигнального кабеля
1 TMDS RX2-
2 TMDS RX2+
3 Земля TMDS
4 Плавающая запятая
5 Плавающая запятая
6 Тактовый сигнал DDC
7 Данные DDC
8 Плавающая запятая
9 TMDS RX1-
10 TMDS RX1+
11 Земля TMDS
12 Плавающая запятая
13 Плавающая запятая
14 ПИТАНИЕ +5 В
15 Самопроверка
16 Обнаружение "горячего" подключения
17 TMDS RX0-
18 TMDS RX0+
19 Земля TMDS
20 Плавающая запятая
21 Плавающая запятая
22 Земля TMDS
23 Тактовый сигнал TMDS+
