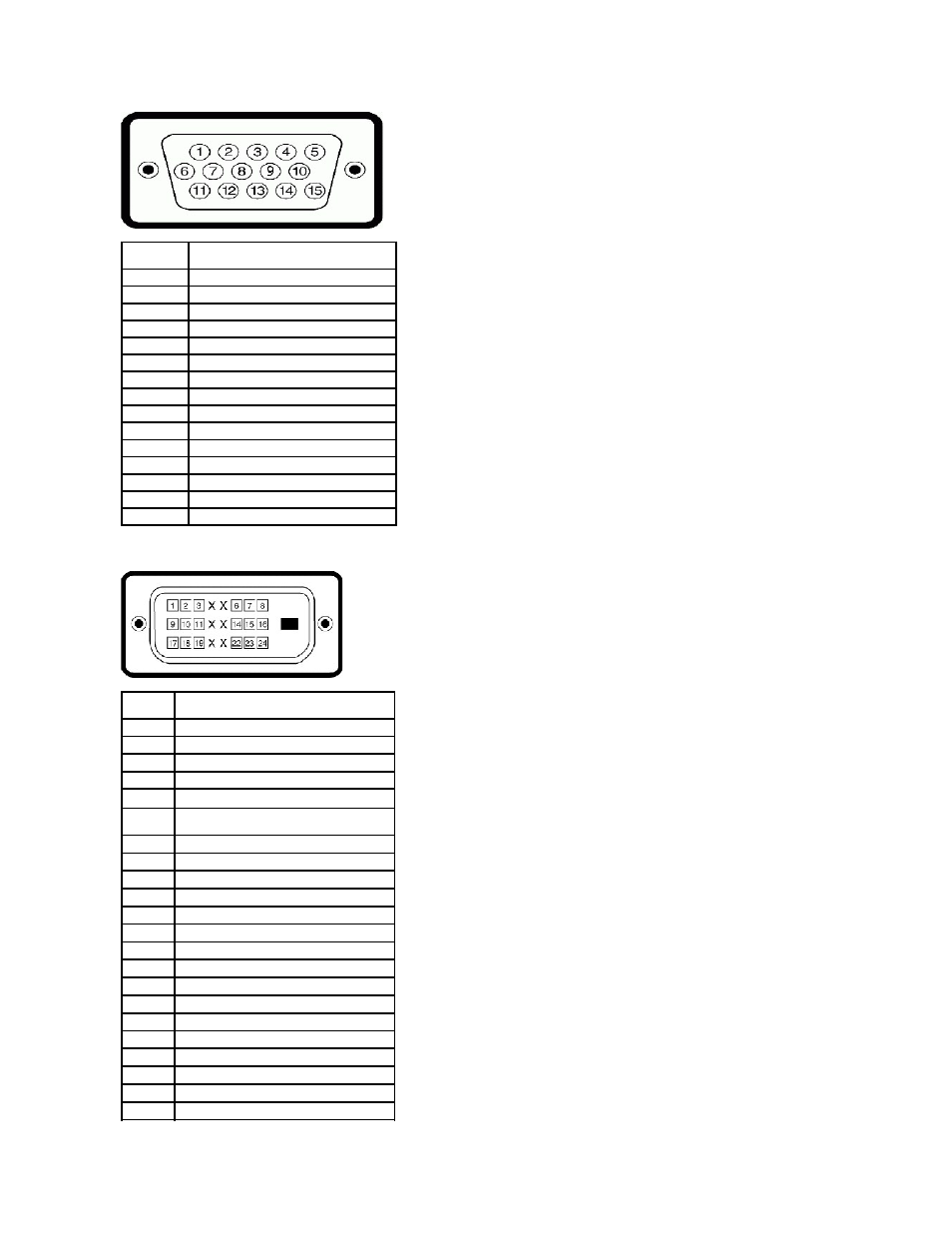

Разъем
DVI
Номер
контакта
Сторона монитора
15-контактного
бокового сигнального кабеля
1
Видео
-Красный
2
Видео
-Зеленый
3
Видео
-Синий
4
Земля
5
Самотестирование
6
GND-R
7
GND-G
8
GND-B
9
DDC +5 V
10
GND-sync
11
Земля
12
DDC data
13
H-синхронизация
14
V-синхронизация
15
DDC clock
Номер
контакта
24Сторона-контактного разъема
подключенного
сигнального кабеля
1
TMDS RX2-
2
TMDS RX2+
3
Общий
TMDS
4
Не подсоединен
5
Не подсоединен
6
Тактовая частота цифрового
преобразователя данных
7
Данные цифрового преобразователя данных
8
Не подсоединен
9
TMDS RX1-
10
TMDS RX1+
11
Общий
TMDS
12
Не подсоединен
13
Не подсоединен
14
Питание
+5 V
15
Самопроверка
16
Определение
"горячего" подключения
17
TMDS RX0-
18
TMDS RX0+
19
Общий
TMDS
20
Не подсоединен
21
Не подсоединен
22
Общий
TMDS
