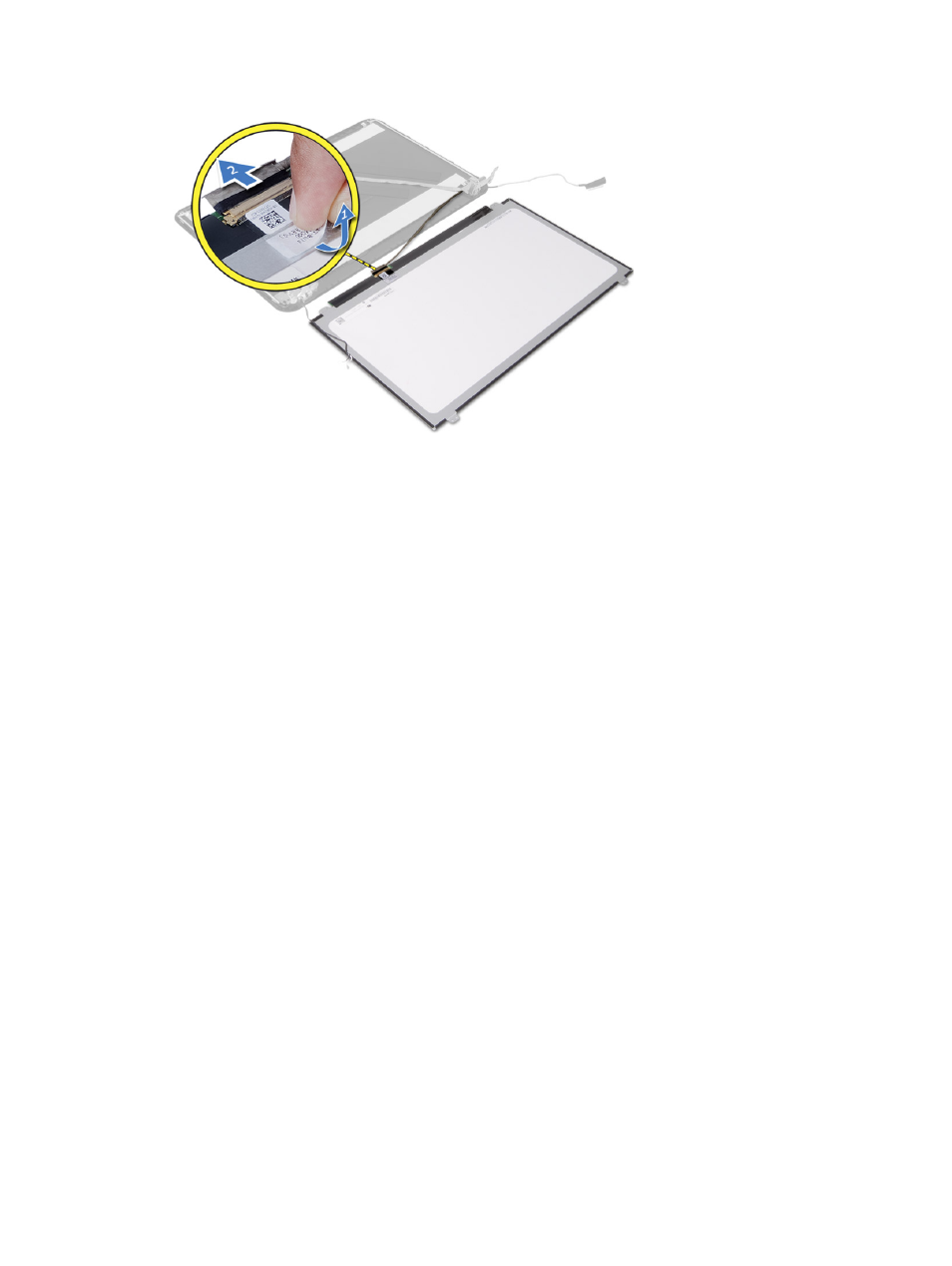

Установка панели дисплея
1. Подключите кабель дисплея к панели дисплея.
2. Наклейте ленту, чтобы зафиксировать кабель дисплея.
3. Установите панель дисплея на дисплей в сборе.
4. Затяните винты, которыми панель дисплея крепится к дисплею в сборе.
5. Установите :
a) шарниры дисплея
b) лицевую панель дисплея
c) дисплей в сборе
d) системную плату
e) упор для рук
f) клавиатуру
g) оптический дисковод
h) жесткий диск
i) модуль памяти
j) плату WLAN
k) cъемную панель
l) карту SD
m) батарею
6. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие шарниров дисплея
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) батарею
b) карту SD
c) cъемную панель
d) модуль памяти
