12 |
Начало работы
Установка карты
карта сетевого управления Dell может устанавливаться на любой ИБП Dell, имеющий
коммуникационный разъем, без отключения ИБП или отсоединения нагрузки.
Для установки карта сетевого управления Dell:
1 Снимите крышку разъема коммуникационный порт с ИБП. Сохраните винты.
2 Если вы это еще не сделали, запишите МАС-адрес карты для будущих ссылок (см.
«Перечень элементов для установки» на стр. 9).
3
Во избежание электростатического разряда (ESD) положите одну руку на
металлическую поверхность.
4 Вставьте карта в свободный слот и закрепите ее при помощи винтов, удаленных на
этапе 1 (см. Рисунок 4).

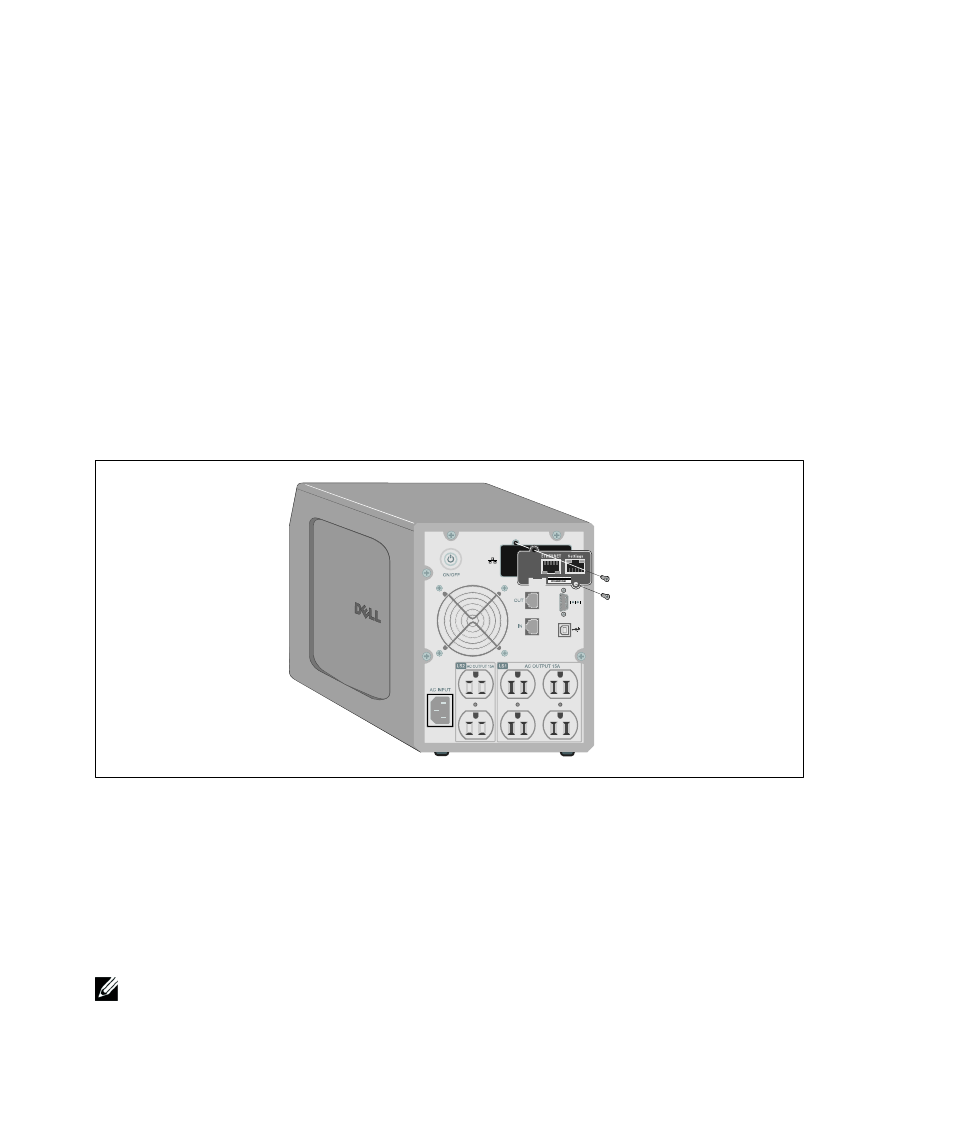

Рисунок 4. Установка карты
Подключение карты
Для тог чтобы подключить карта к компьютеру и начать процесс конфигурации:
1 Вставьте конец прилагаемого кабеля RJ-45 в порт настройки карты карта (см.
Рисунок 5).
ПРИМЕЧАНИЕ: Пользователь может задать параметры карты посредством порта
настройки, даже если нет подключения к сети. Порт Ethernet на карте не подходит для
конфигурации.
