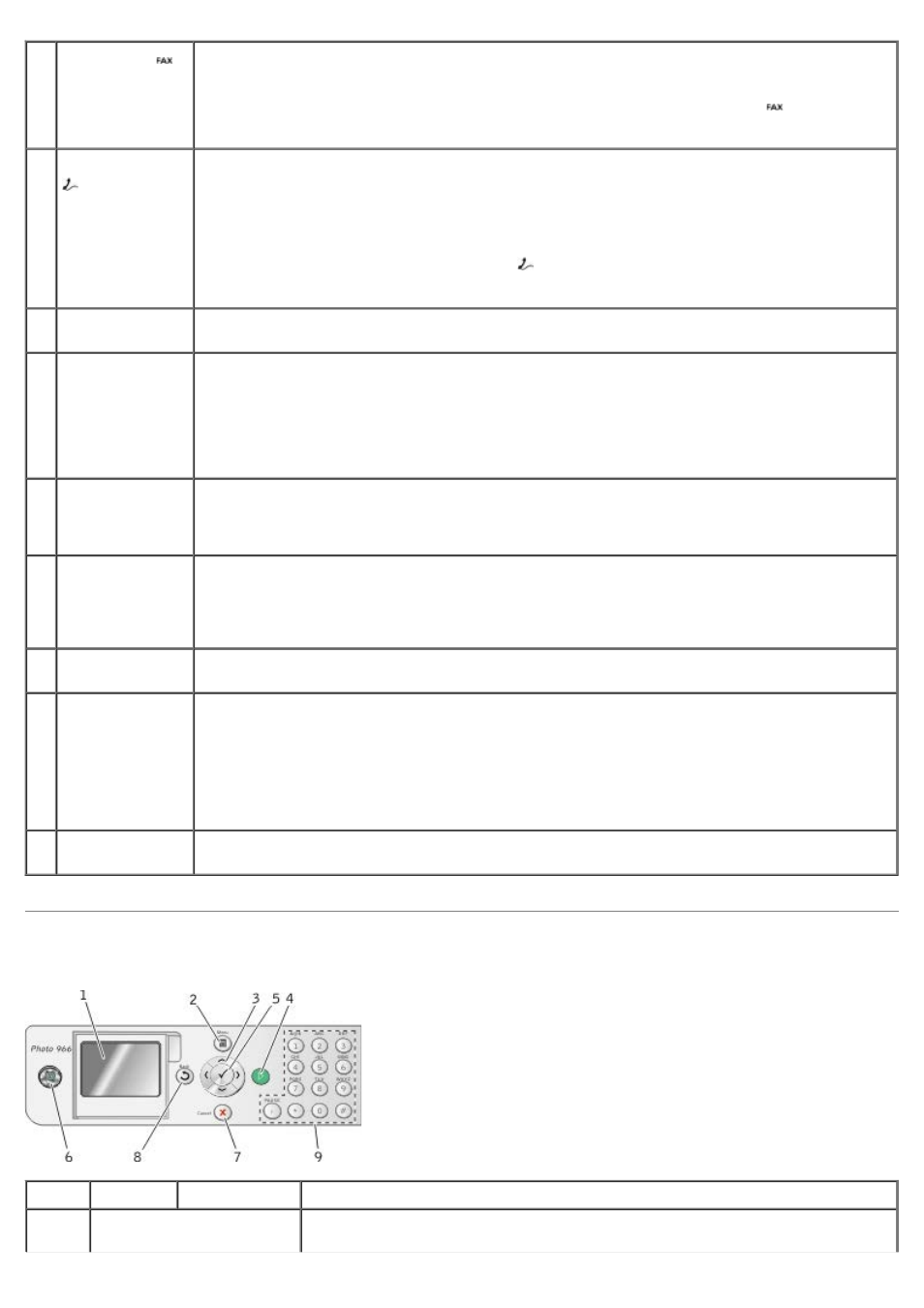

Панель управления

13 Гнездо FAX ( -

верхнее гнездо)

Разъем, к которому подключается активная телефонная линия для отправки и принятия

факсов.

ПРИМЕЧАНИЕ.

Не подключайте дополнительные устройства к гнезду FAX ( - верхнее

гнездо) и не подключайте линию DSL (digital subscriber line) или ISDN (integrated services

digital network) к принтеру без фильтра цифровой линии.

14 Гнездо PHONE (

- нижнее

гнездо)

Разъем на принтере, к которому подключаются дополнительные устройства, например модем

для передачи факсов или данных, телефон или автоответчик. Перед использованием

удалите синюю заглушку.

ПРИМЕЧАНИЕ.

Если в вашей стране используется последовательная телефонная связь

(например, в Германии, Швеции, Дании, Австрии, Бельгии, Италии, Франции и Швейцарии),

удалите синюю заглушку с гнезда PHONE ( - нижнее гнездо) и вставьте прилагаемый
желтый терминатор для правильной работы факса. В этих странах этот порт не удастся

использовать для подключения дополнительных устройств.

15 Разъем USB

Разъем, к которому подключается кабель USB (продается отдельно). Другой конец кабеля

USB подключается к компьютеру.

16 Задняя дверца

(расположена

под

дополнительным

блоком

двусторонней

печати)

Деталь, которую необходимо открыть, чтобы удалить застрявшую бумагу.

17 Дополнительный

блок

двусторонней

печати

Деталь для печати на обеих сторонах бумаги, приобретаемая отдельно.

18 Дополнительный

адаптер Dell 966

Internal

Wireless/Ethernet

Adapter

Сетевое устройство, приобретаемое отдельно, для настройки работы принтера в

беспроводной сети.

19 Разъем кабеля

питания

Разъем для подключения источника питания принтера к розетке с помощью прилагаемого

кабеля питания, модификация которого зависит от страны приобретения принтера.

20 Блок питания

Обеспечивает питание принтера.

ПРИМЕЧАНИЕ.

Блок питания можно отсоединить. Когда блок питания отсоединен от

принтера, но остается включенным в электророзетку, загорается индикатор, сообщающий,

что питание по-прежнему подается.

ПРИМЕЧАНИЕ.

Если при отключении кабеля питания принтера питание было выключено,

оно будет также выключено при повторном подключении кабеля питания.

21 Задняя крышка

Крышка, которую необходимо снять, чтобы установить адаптер Dell 966 Internal

Wireless/Ethernet Adapter.

Номер Деталь

Назначение

1

Экран ЖКД

Отображение параметров сканирования, копирования, факса и печати, а

также сообщений о состоянии и ошибках.
