Системная плата
75

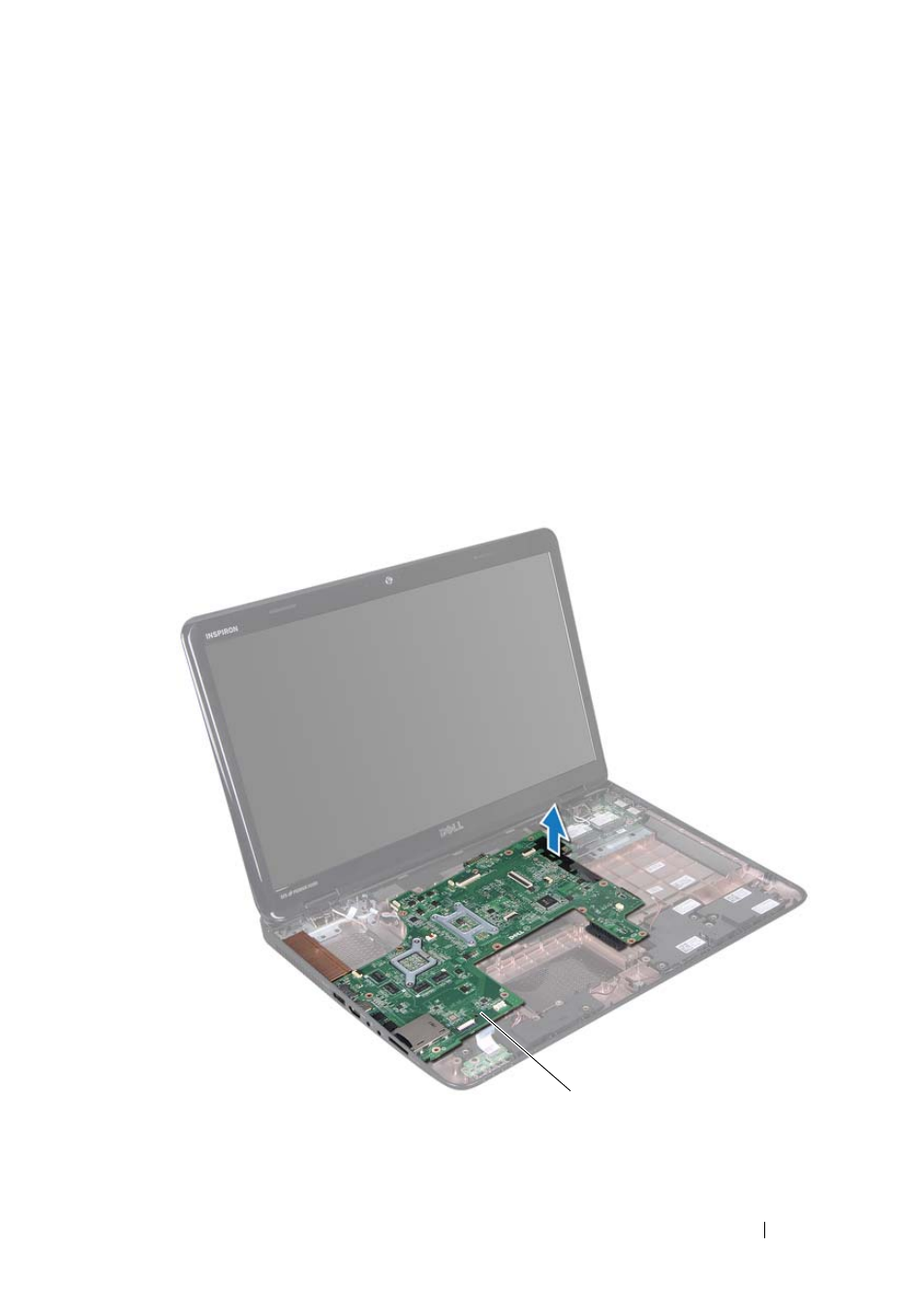

14 Приподнимите материнскую плату и отсоедините разъем на ней от разъема на
плате ввода/вывода.
1
кабель разъема адаптера
переменного тока
2
винты (6)
3
разъем кабеля индикатора
состояния
4
разъем кабеля динамика
5
разъем кабеля сабвуфера
6
разъем кабеля дисплея
7
разъем кабеля камеры
1
cистемная плата
