5
Подробная информация о карте
5
1
4
6
2
3
1. Порт Ethernet (10/100BaseT)
2. Светодиодный индикатор ACT (зеленый)
3. Светодиодный индикатор 100M (оранжевый)
4. Порт настройки
5. Светодиодный индикатор данных ИБП
(зеленый)
6. Светодиодный индикатор RS232 (оранжевый)

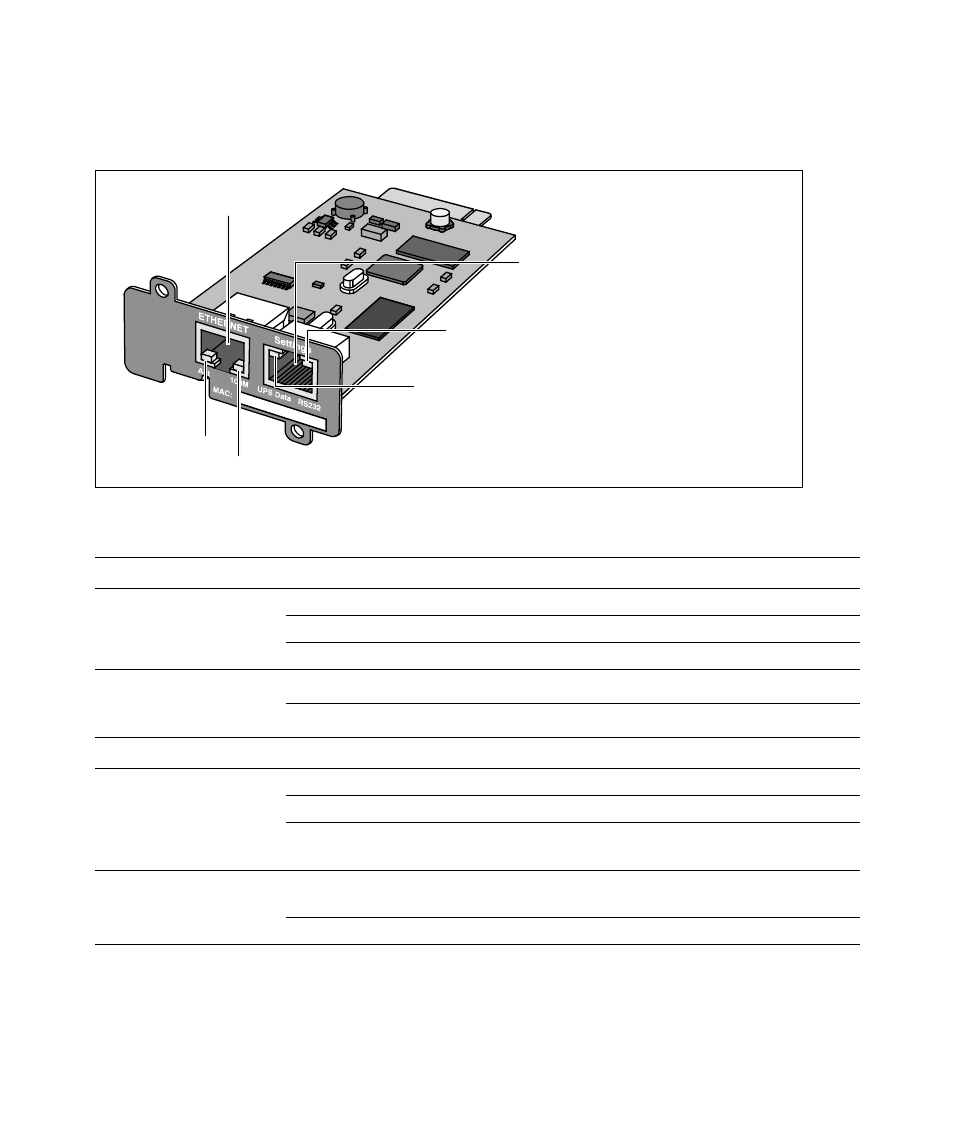

Рис. 3. Программа управления ИБП Dell
– Подробная информация
Таблица 1. Описания индикаторов
Порт Ethernet (10/100BaseT)
Светодиодный
индикатор ACT
(зеленый)
Выключен
Плата не соединена с сетью
Вкл.
Плата соединена с сетью, активность отсутствует
Мигает
Плата передает / принимает данные
Светодиодный
индикатор 100M
(оранжевый)
Выключен
Порт работает на скорости 10 Мбит/с
Вкл.
Порт работает на скорости 100 Мбит/с
Порт настройки
Светодиодный
индикатор данных
ИБП (зеленый)
Выключен
Запуск платы
Вкл.
Карта осуществляет обмен данными с ИБП
Мигает
Нормальный режим работы; обмен данными с ИБП
выполняется в нормальном режиме
Светодиодный
индикатор RS232
(оранжевый)
Выключен
Нормальный режим работы; меню настройки
деактивировано
Вкл.
Активировано меню настройки
