Установка аппаратного обеспечения
17

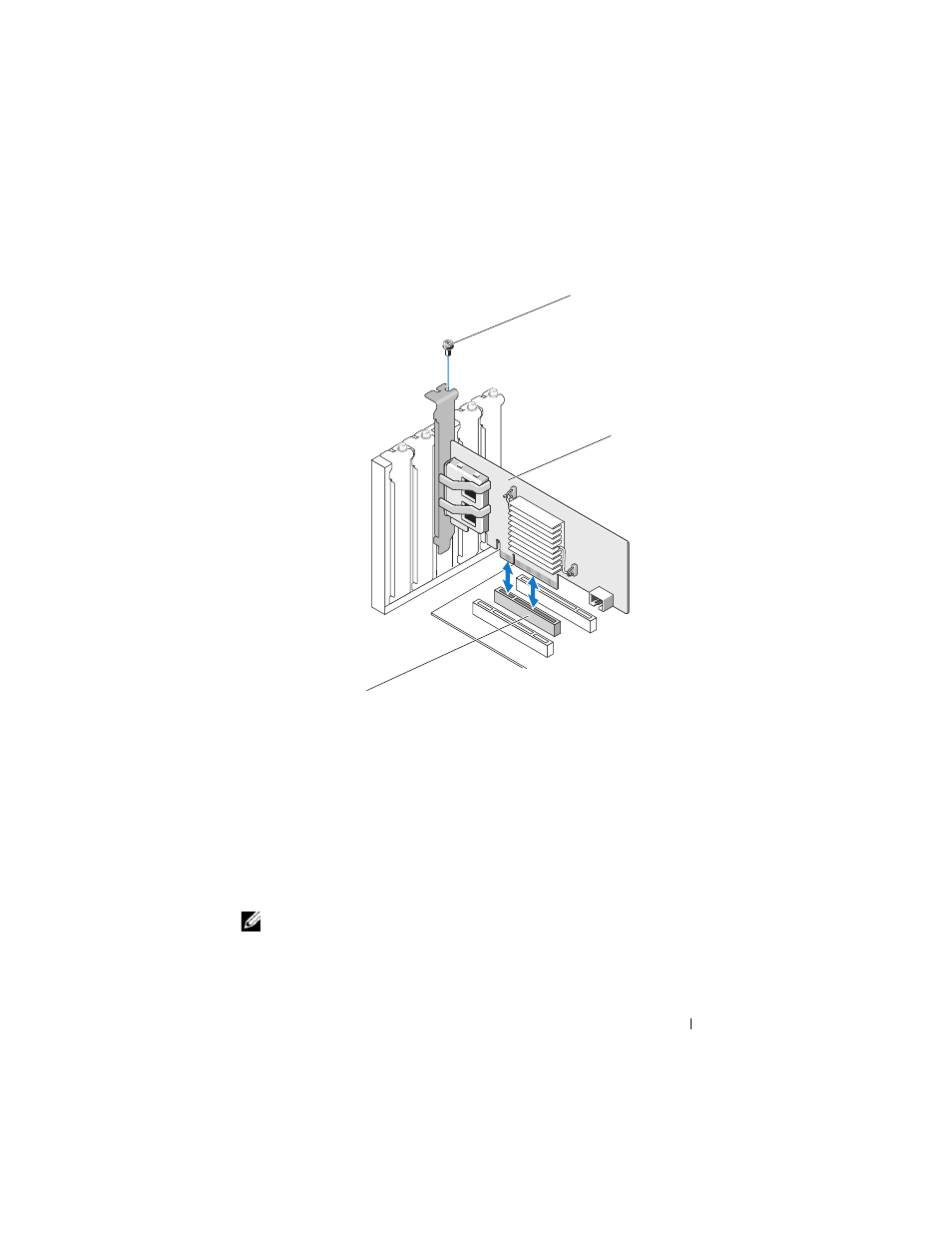

Рисунок 3 1. Установка платы адаптера шины SAS 6 Гбит/с
7 Затяните винт заглушки (при его наличии) или используйте фиксаторы
системы для закрепления контроллера на корпусе системы.
8 Для установки платы адаптера внутреннего накопителя на магнитной
ленте, присоедините кабели, идущие от оконечных устройств, к
контроллеру. См. Рис. 3-2.
ПРИМЕЧАНИЕ.
Несмотря на то, что адаптер внутреннего накопителя на
магнитной ленте имеет два внутренних разъема, можно подключить только
один накопитель на магнитной ленте. Используйте разъем, обозначенный
буквой «A» (на плате).
1
B
инт заглушки
2
Адаптер шины SAS 6 Гбит/с
3
Слот PCI-е
1
2
3
