11. Разъем AUX (стерео)
Служит для подключения аналогового выхода внешнего аудиоустройства.
12. Разъем DC 4.5V
Служит для подключения опционального сетевого адаптера (4.5 В постоянного тока).
13. Кнопки
/
Используются для выбора редактируемого параметра, а также работы в режиме фразового тренажера.
14. Выключатель питания/подсветки
Использование подсветки заметно сокращает срок службы батарей.
15. Колесо ввода
Используется для изменения общего уровня, редакции эффектов и выбора программ.
16. Кнопка TAP
Служит для ручного ввода времени задержки или темпа ритма двойным нажатием в нужном темпе.
17. Кнопки режимов
Переключают прибор в режимы Rhythm & Bass, Phrase Trainer èëè AUX Pitch.

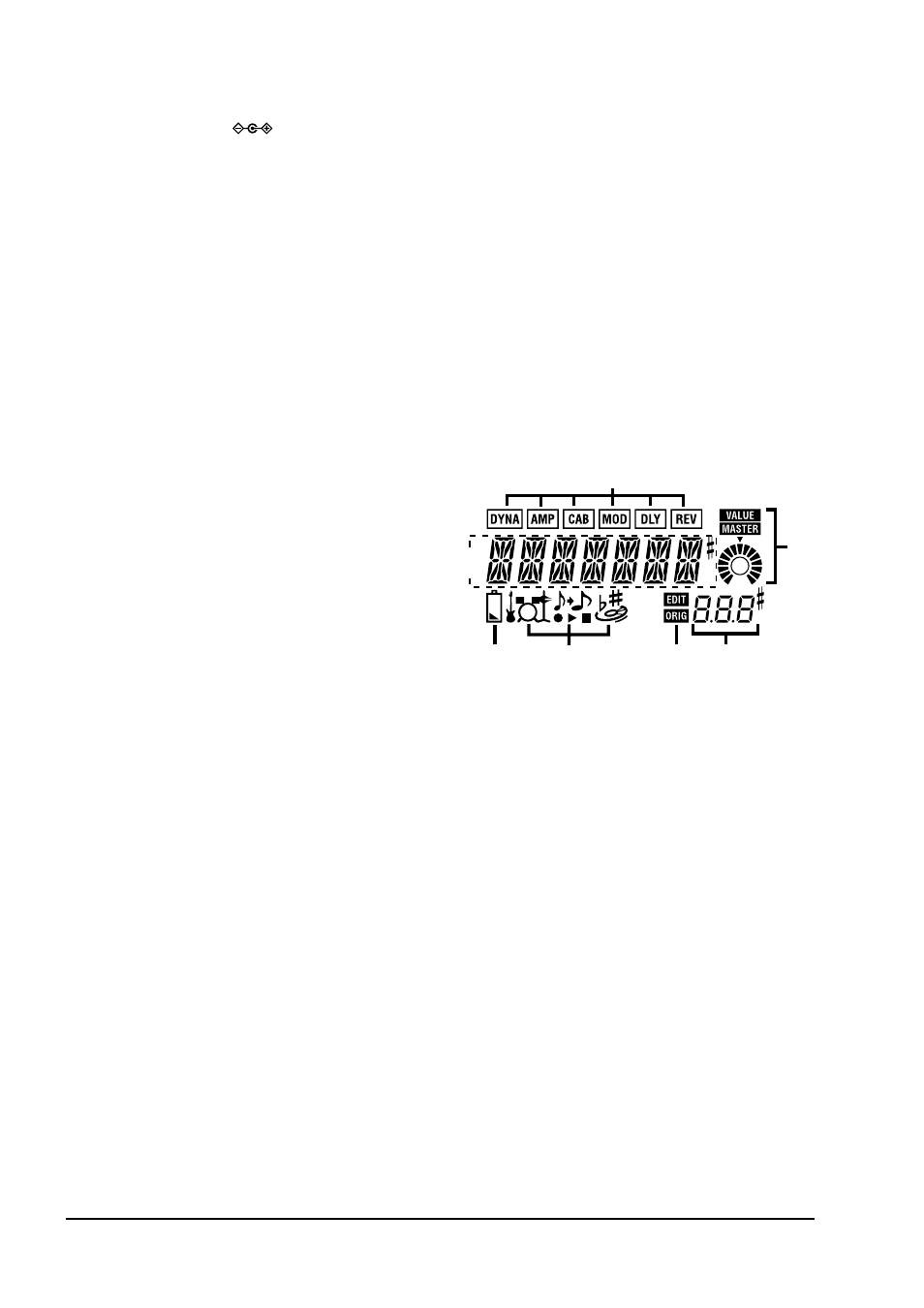

Дисплей
a. Цепочка эффектов
Отображает статус вкл./выкл. каждого модуля
эффектов: DYNA, AMP, CAB, MOD, DLY è REV.
b. Имя программы/Тип эффекта
В режиме обхода/мьюта функционирует в качестве
тюнера.
c. Иконка разряда батареи
Светится при разряде батареи.
d. Иконки режимов
Светятся в режимах AUX Pitch, Phrase Trainer èëè Rhythm & Bass.
e. Иконки Edit/Original
Иконка EDIT загорается при входе в режим редакции. Иконка ORIG загорается при равенстве значения
параметра сохраненному.
f. Дисплей номера программы/значений
При смене мастер-уровня здесь в течение нескольких секунд отображается его значение.
При редакции здесь отображаются значения параметров.
g. Иконки Master/Value, барограф
Когда светится MASTER, графически отображается мастер-уровень программы. Когда светится VALUE,
графически отображается значение параметра.
Коммутация
См. рисунок на следующей странице.
В процессе коммутации обязательно отключайте питание прибора.
*1: Используйте сетевой адаптер только с напряжением 4.5 В постоянного тока.
*2: При подключении к разъему AUX аудиоисточника, уровень громкости устанавливается в самом источнике.
*3: Кабели коммутации приобретаются отдельно.
*4: Разъем OUTPUT является стереофоническим. При подключении PX4D к усилителю моно-кабелем,
используйте только левый (L) выход.
