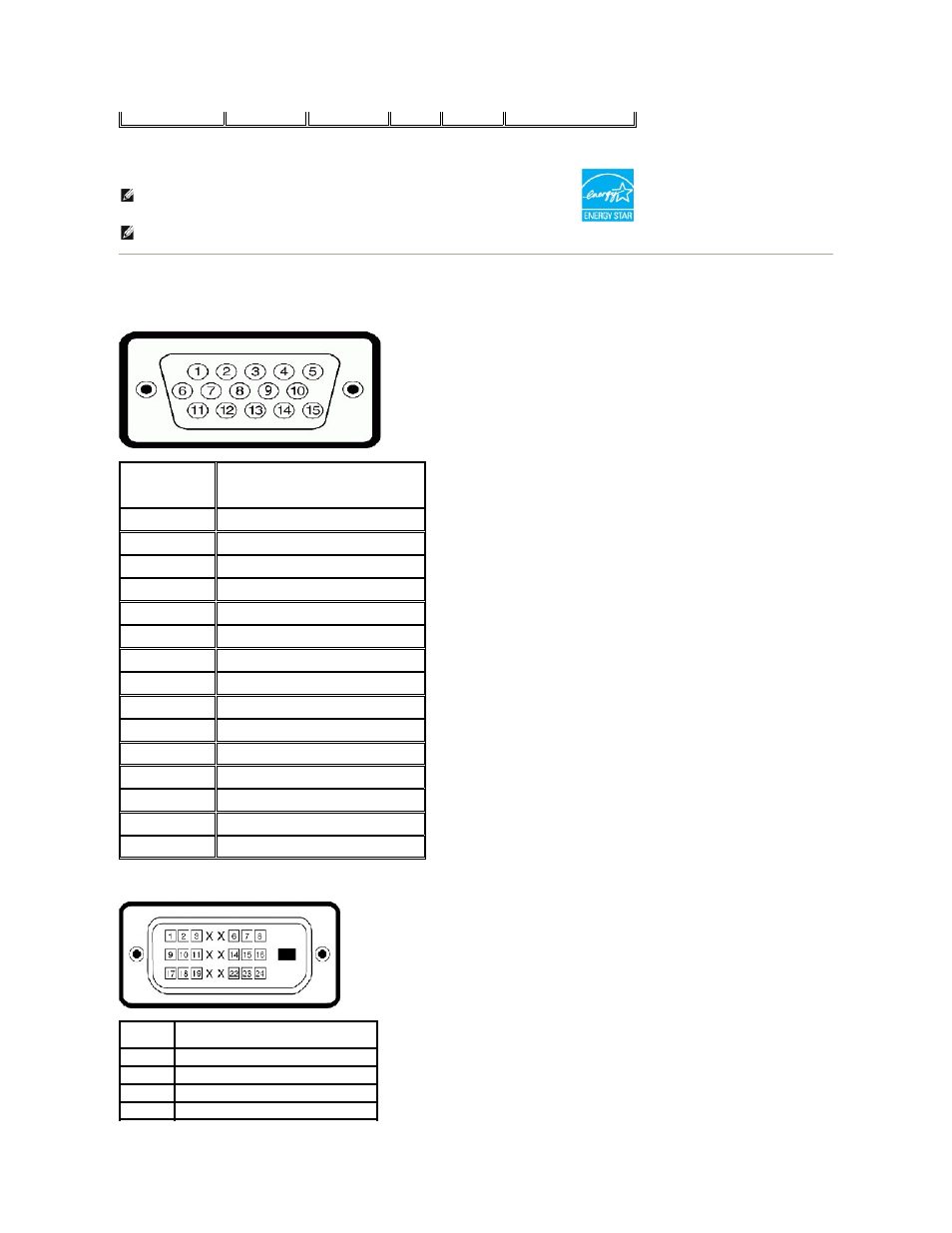

Назначение контактов
Разъем VGA
Разъем DVI
выкл .
ПРИМЕЧАНИЕ : Этот монитор соответствует стандарту ENERGY STAR ® .
ПРИМЕЧАНИЕ : Нулевое энергопотребление в режиме ВЫКЛ. можно обеспечить только путем
отключения сетевого шнура питания от монитора .
Номер
контакта 15-контактный разъем
подключенного
сигнального кабеля
1 Видео - красный
2 Видео - зеленый
3 Видео - синий
4 ЗЕМЛЯ
5 Самопроверка
6 ЗЕМЛЯ -К
7 ЗЕМЛЯ -З
8 ЗЕМЛЯ -С
9 Компьютер 5 В/3,3 В
10 ЗЕМЛЯ -синхр.
11 ЗЕМЛЯ
12 Данные DDC
13 Строчная синхронизация
14 Кадровая синхронизация
15 Тактовый сигнал DDC
Номер
контакта 24-контактный разъем подключенного
сигнального кабеля
1 TMDS RX2-
2 TMDS RX2+
3 Земля TMDS
4 Сглаживание
