Технический

обзор |

13

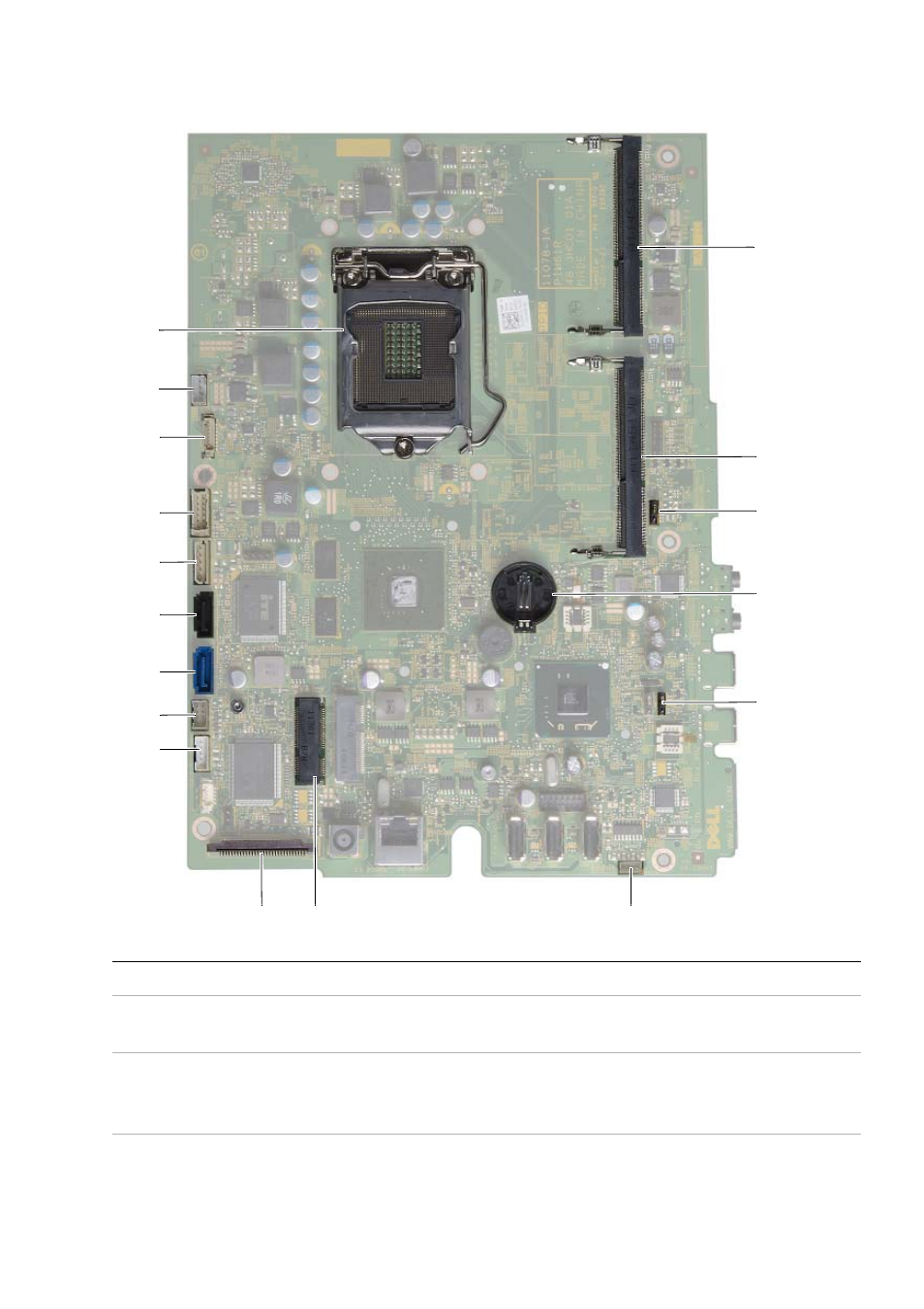

Элементы системной платы

1

разъем процессора

2

разъем кабеля вентилятора (FANC1)

3

разъем кабеля камеры (WEBCAM)

4

разъем кабеля платы
преобразователя (CONVERTER)

5

разъем кабеля питания жесткого
диска и оптического дисковода
(SATAP1)

6

разъем кабеля оптического
дисковода (SATA_ODD)

7

разъем кабеля жесткого диска
(SATA_HDD)

8

разъем кабеля индикатора
активности жесткого диска

и кнопки питания (PWRCN1)

1

2

3

4

5

6

7

8
9

10

11

12

14

16

17

13

15
