Схема соединений
ПРЕДОСТЕРЕЖЕНИЕ
При установке системы соблюдайте следующие меры пре-
досторожности. Недостаточное рассеяние тепла может
привести к перегреву проигрывателя и возникновению не-
исправностей или огня.
- Не ставьте на проигрыватель предметы, которые будут препят-
ствовать рассеянию тепла.
- Оставляйте вокруг проигрывателя свободное пространство.
Сверху: 50 см и более
Сбоку: 10 см и более
Сзади: 10 см и более
Устанавливайте проигрыватель так, чтобы сетевая розет-
ка была легко доступна, и в экстренных случаях немед-
ленно отключайте сетевой шнур от сетевой розетки. Об-
ратите внимание на то, что после нажатия на сетевую кноп-
ку питание проигрывателя не отключается полностью. Что-
бы полностью отключить проигрыватель, необходимо от-
соединить сетевой шнур от сетевой розетки.
Предупреждение по подключению
Не подключайте сетевой шнур к электрической сети до тех
пор, пока не будут выполнены все прочие соединения.
Перед отключением кабелей нажмите сетевую кнопку, что-
бы выключить проигрыватель, и отсоедините сетевой шнур
от сети.
Сбой микрокомпьютера
Если проигрыватель работает неправильно или на дисп-
лее появляется неправильная информация, хотя все под-
ключения выполнены правильно, выполните сброс пара-
метров микрокомпьютера, как описано в разделе «Сброс
параметров микрокомпьютера» (см.стр.32).

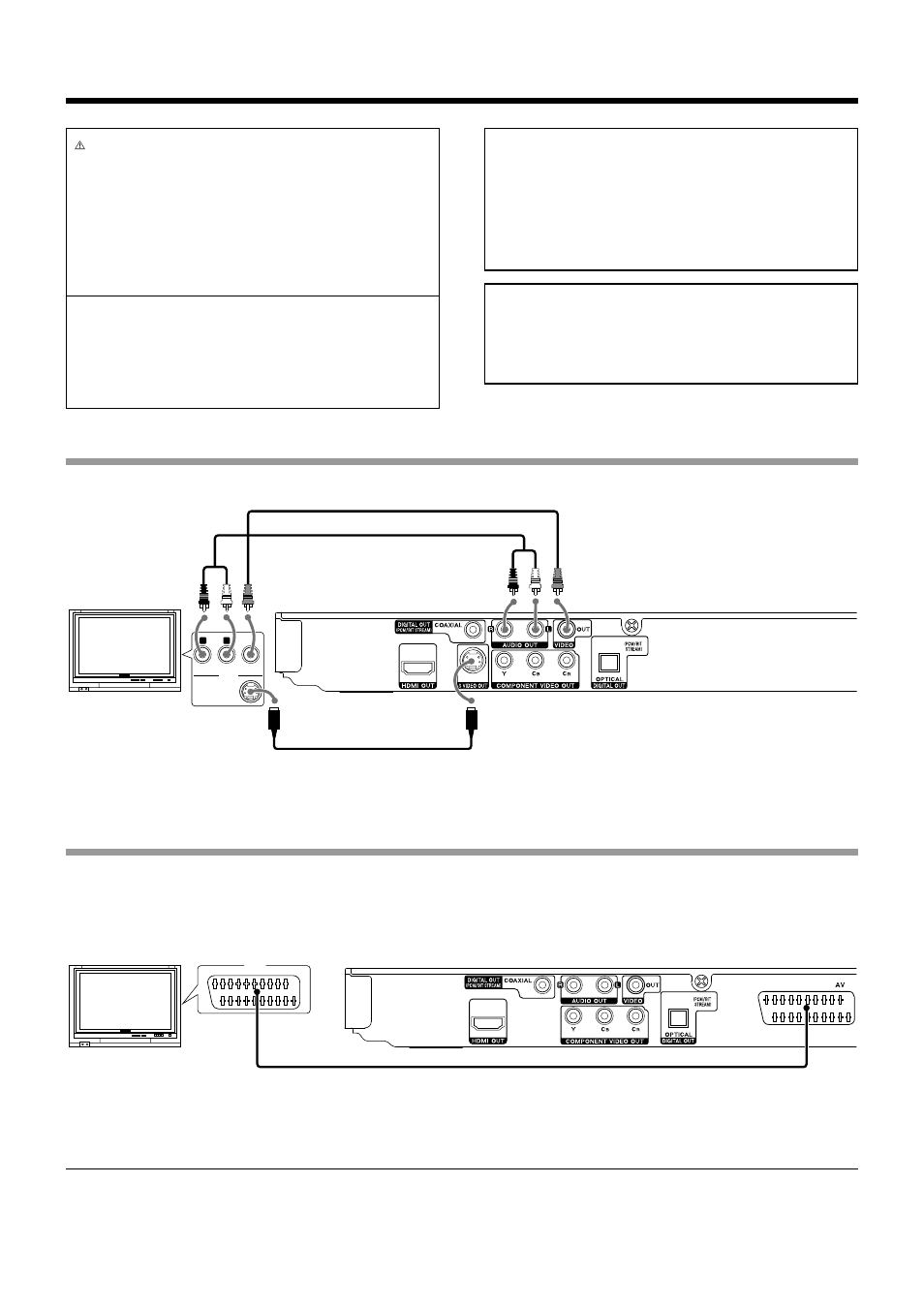

Подключение к телевизору с разъемом СКАРТ (для Европы)
Подключение к телевизору с композитным видеовходом или входом S-video
См.раздел «Выбор сигнала на выходе на телевизор (только для Европы)» - см.стр.17.
Телевизор
Видеокабель
Аудиокабель
Пример задней панели (для Австралии)
* Кабель S-video (приобретается
дополнительно) (кроме Европы)
* Подключайте или только композитный видеока-
бель, или только кабель S-video.
Замечание:
Убеждайтесь в том, что DVD-проигрыватель подключен к телевизору напрямую, а не через видеомагнитофон. В противном случае
изображение с DVD-проигрывателя будет искажено системой защиты от копирования.
Телевизор
Пример задней панели (для Европы)
* Кабель с разъемом СКАРТ (приобретается дополнительно)
INPUT
SCART
